[KDT] AIaaS 마스터클래스 2주차 - Prometheus, Grafana 실습

tierr 2025. 4. 2. 15:37

Prometheus Grafana 실습

Docker Desktop 설치 (Windows/macOS)
텍스트 에디터 (VS Code 권장)
기존 Loki 스택 실습 환경 (기존 디렉토리 계속 사용)
Day7 실습했던 폴더에 이어서 진행한다.

1. 프로젝트를 구성하는 폴더 및 파일 구조

파일구조는 다음과 같다. loki-stack-demo 폴더 안에 새로 추가할 파일들이 몇개 있다.

loki-stack-demo/
├── fastapi/ # 기존 폴더
├── load-test-app/   # 새로 추가
│   ├── Dockerfile
│   ├── requirements.txt
│   └── app.py
├── prometheus/      # 새로 추가
│   ├── prometheus.yml
│   └── rules.yml
├── alertmanager/    # 새로 추가
│   └── alertmanager.yml

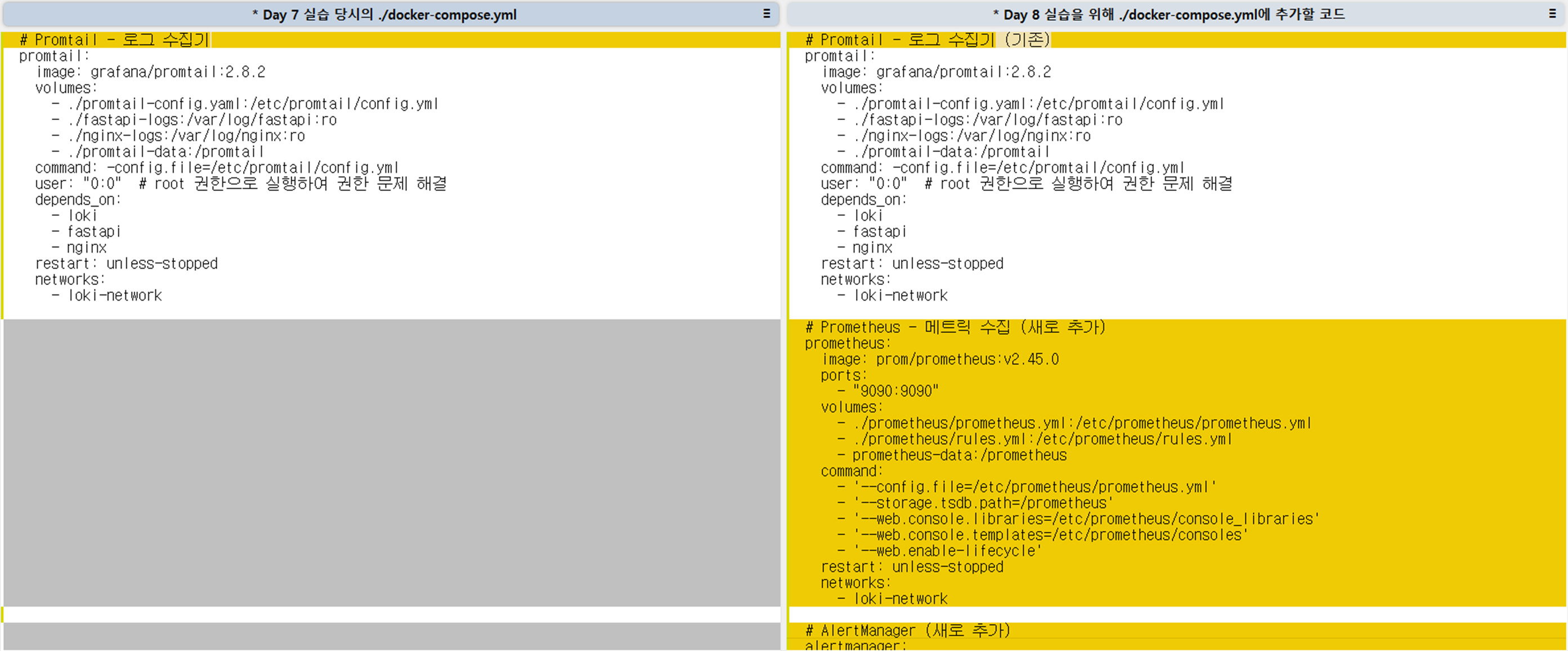

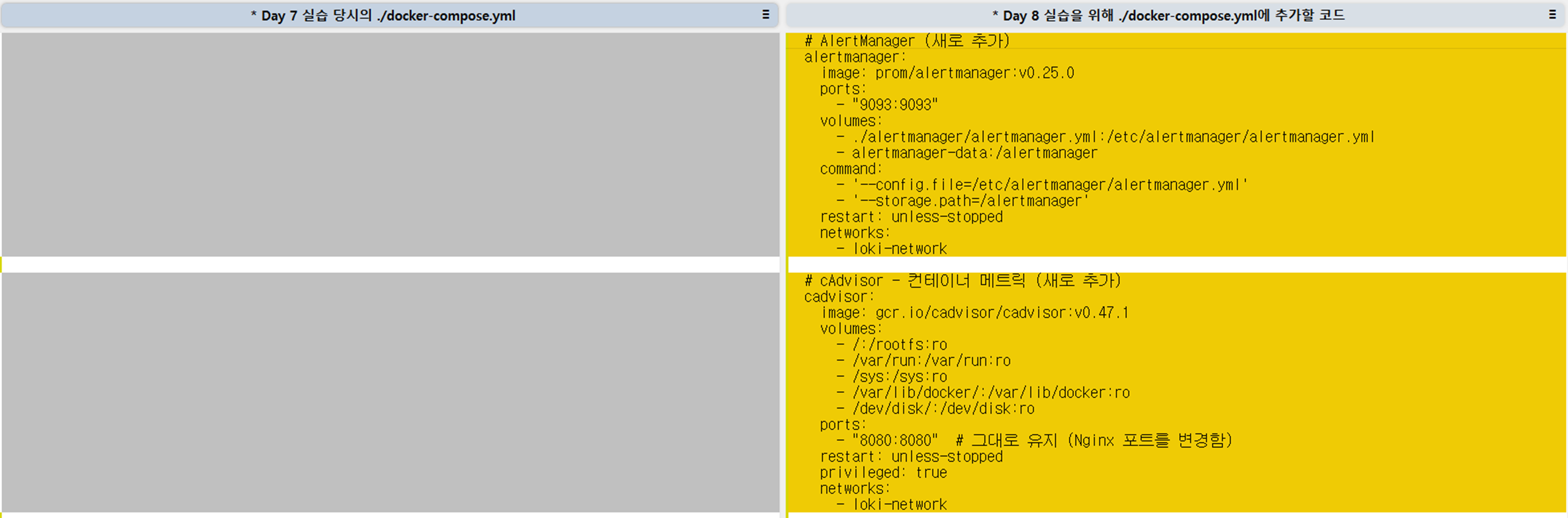

├── docker-compose.yml  # 기존 파일 수정
└── ... (기존 파일들)

2. 소스코드 작성

2-1. 부하 테스트용 애플리케이션 (신규 파일 작성)

■ load-test-app/Dockerfile

# ✅ Python 3.9의 슬림 버전 이미지를 베이스로 사용
#    용량 작고 불필요한 패키지가 제거되어있는 미니멀 이미지
FROM python:3.9-slim

# ✅ 컨테이너 안에서 작업할 기본 디렉토리 지정
#    이후 모든 명령은 /app 경로 기준으로 실행됨
WORKDIR /app

# ✅ 로컬의 requirements.txt (의존성 목록 파일) -> 컨테이너의 현재 디렉토리인 /app로 복사
COPY requirements.txt .

# ✅ 의존성 설치 (캐시 없이)
#    --no-cache-dir 옵션 : pip 캐시를 남기지 않음 → 이미지 용량 최적화
RUN pip install --no-cache-dir -r requirements.txt

# ✅ Flask 애플리케이션 메인 파일인 app.py를 컨테이너에 복사
COPY app.py .

# ✅ 컨테이너 외부에서 접근할 포트 지정 (Flask 기본 포트)
EXPOSE 5000

# ✅ 컨테이너 시작 시 실행할 명령어
#    → Flask 앱 실행
CMD ["python", "app.py"]

✅ 요약

명령어	설명
FROM	Python 런타임 기반 이미지
WORKDIR	작업 디렉토리 설정
COPY	코드 및 설정 파일 복사
RUN	라이브러리 설치
EXPOSE	외부 접근 포트 열기 (5000)
CMD	앱 실행 (Flask 서버 구동)

■ load-test-app/requirements.txt

# ✅ Flask: 간단한 Python의 웹 서버/REST API 프레임워크
#    - 부하 테스트용 HTTP 서버(app.py) 구현에 사용
flask==2.0.1

# ✅ Werkzeug: Flask 내부에서 사용하는 WSGI 서버 및 유틸리티
#    - 요청/응답 처리, 라우팅, 예외 처리 등 기본 기능 제공
werkzeug==2.0.1

# ✅ Prometheus 메트릭 수집 및 노출용 라이브러리
#    - Prometheus가 수집할 수 있는 `/metrics` 엔드포인트 제공
#    - request count, latency 등 모니터링 가능
#    - 사용 예) load_app_request_total, load_app_request_latency_seconds...
prometheus-client==0.11.0

# ✅ psutil: 시스템 자원 사용량(CPU, 메모리 등)을 모니터링하는 라이브러리
#    - `load_app_memory_usage_bytes`, `cpu_usage_percent` 계산에 사용
psutil==5.8.0

✅ 요약

패키지	설명	용도
flask	웹 서버 프레임워크	엔드포인트 처리
werkzeug	*WSGI 서버 핵심 도구	Flask 내부 핵심 구성 요소
prometheus-client	Prometheus용 메트릭 라이브러리	/metrics 노출
psutil	시스템 리소스 측정 도구	CPU/메모리 모니터링

🧩 WSGI 서버에 대해서 아래 글에 정리해 놓았다.

https://tierr.tistory.com/23

■ load-test-app/app.py

localhost:5000

import time
import random
import threading
# ✅ psutil: 시스템 자원 (CPU, 메모리) 정보를 얻는 모듈
import psutil
import gc  # 가비지 컬렉션을 위한 모듈 추가
# ✅ Flask: 웹 서버 프레임워크
from flask import Flask, request, Response, jsonify
# ✅ Prometheus 메트릭을 수집하고 노출하는 라이브러리
from prometheus_client import Counter, Histogram, Gauge, generate_latest, REGISTRY

# ✅ Flask 앱 인스턴스 생성
app = Flask(__name__)

# 메트릭 정의 - Prometheus 메트릭 타입별 용도
# Counter: 계속 증가하는 값 (요청 수 등)
# Histogram: 값의 분포 측정 (응답 시간 등)
# Gauge: 증가하거나 감소할 수 있는 값 (메모리, CPU 사용량 등)
# ✅ 요청 수 카운터: 총 요청 수를 상태 코드 및 엔드포인트별로 구분
REQUEST_COUNT = Counter('load_app_requests_total', 'Total app HTTP requests', ['method', 'endpoint', 'status'])
# ✅ 요청 지연 시간 측정용 히스토그램 (초 단위)
REQUEST_LATENCY = Histogram('load_app_request_latency_seconds', 'Request latency in seconds', ['method', 'endpoint'])
# ✅ 메모리 사용량 게이지 (bytes)
MEMORY_USAGE = Gauge('load_app_memory_usage_bytes', 'Memory usage in bytes')
# ✅ CPU 사용률 게이지 (퍼센트)
CPU_USAGE = Gauge('load_app_cpu_usage_percent', 'CPU usage in percent')

# 스트레스 테스트 제어를 위한 글로벌 변수
stress_memory = False  # 메모리 부하 테스트 활성화 플래그
stress_cpu = False     # CPU 부하 테스트 활성화 플래그
memory_chunks = []     # 메모리 할당을 위한 리스트 (참조 유지 목적)

# 백그라운드 작업을 관리하기 위한 스레드 객체 저장
background_threads = []

def update_metrics():
    """백그라운드 스레드에서 주기적으로 시스템 메트릭 업데이트

    1초마다 현재 프로세스의 메모리 사용량과 CPU 사용률을 측정하여
    Prometheus 게이지에 업데이트합니다.
    """
    while True:
        # 메모리 사용량 업데이트 - 바이트 단위
        MEMORY_USAGE.set(psutil.Process().memory_info().rss)

        # CPU 사용량 업데이트 - 퍼센트 단위
        CPU_USAGE.set(psutil.Process().cpu_percent(interval=0.1))

        time.sleep(0.9)  # 약 1초마다 업데이트 (interval 포함)

# 백그라운드 메트릭 업데이트 스레드 시작 - 앱 시작 시 실행
metrics_thread = threading.Thread(target=update_metrics, daemon=True)
metrics_thread.start()
print("메트릭 모니터링 스레드 시작됨")

def cpu_stress():
    """CPU에 부하를 주는 함수

    무작위 숫자 생성을 반복하여 CPU 사용률을 높입니다.
    stress_cpu 플래그가 False가 되면 스레드가 종료됩니다.
    """
    print("CPU 부하 테스트 시작")
    global stress_cpu

    while stress_cpu:
        # 백만 개의 랜덤 숫자 생성 - CPU 집약적 작업
        _ = [random.random() for _ in range(1000000)]
        time.sleep(0.01)  # 짧은 대기로 CPU 100% 점유 방지

    print("CPU 부하 테스트 종료")

def memory_stress():
    """메모리에 부하를 주는 함수

    10MB씩 메모리를 할당하여 memory_chunks 리스트에 저장합니다.
    최대 100MB까지 할당하거나 stress_memory 플래그가 False가 되면 종료됩니다.
    """
    print("메모리 부하 테스트 시작")
    global stress_memory, memory_chunks

    try:
        # 메모리 초기화 (이전 테스트에서 남은 메모리 해제)
        memory_chunks = []

        allocated_mb = 0
        while stress_memory and allocated_mb < 100:  # 최대 100MB 제한
            # 10MB 크기의 문자열 할당
            memory_chunks.append(' ' * 10 * 1024 * 1024)  # 10MB
            allocated_mb += 10
            print(f"메모리 할당: {allocated_mb}MB")
            time.sleep(1)  # 1초마다 10MB씩 증가

    except Exception as e:
        print(f"메모리 부하 테스트 중 오류 발생: {e}")

    print("메모리 부하 테스트 종료")

@app.route('/')
def home():
    """메인 페이지

    간단한 응답을 반환하며, 약간의 무작위 지연을 추가합니다.
    요청 수와 응답 시간을 Prometheus 메트릭으로 기록합니다.
    """
    start_time = time.time()  # 요청 시작 시간
    status_code = 200

    # 랜덤 지연 추가 (0-0.5초) - 실제 환경의 변동성 시뮬레이션
    time.sleep(random.random() * 0.5)

    # 요청 카운터 증가 및 응답 시간 기록
    REQUEST_COUNT.labels('get', '/', status_code).inc()
    REQUEST_LATENCY.labels('get', '/').observe(time.time() - start_time)

    return 'Load Testing Application\n'

@app.route('/metrics')
def metrics():
    """Prometheus 메트릭 엔드포인트

    Prometheus가 주기적으로 이 엔드포인트를 스크랩하여
    모든 정의된 메트릭(요청 수, 응답 시간, 메모리, CPU 등)을 수집합니다.
    """
    return Response(generate_latest(REGISTRY), mimetype='text/plain')

@app.route('/error')
def error():
    """에러 응답을 시뮬레이션하는 엔드포인트

    500 상태 코드를 반환하여 서버 오류 상황을 시뮬레이션합니다.
    에러 요청 수와 응답 시간을 Prometheus 메트릭으로 기록합니다.
    """
    start_time = time.time()
    status_code = 500  # 서버 오류 상태 코드

    # 에러 요청 카운터 증가 및 응답 시간 기록
    REQUEST_COUNT.labels('get', '/error', status_code).inc()
    REQUEST_LATENCY.labels('get', '/error').observe(time.time() - start_time)

    return 'Error occurred', 500

@app.route('/slow')
def slow():
    """느린 응답을 시뮬레이션하는 엔드포인트

    1-3초 사이의 지연을 추가하여 느린 응답을 시뮬레이션합니다.
    느린 요청 수와 응답 시간을 Prometheus 메트릭으로 기록합니다.
    """
    start_time = time.time()
    status_code = 200

    # 1-3초 사이 랜덤 지연 - 느린 응답 시뮬레이션
    delay = 1 + random.random() * 2
    time.sleep(delay)

    # 요청 카운터 증가 및 응답 시간 기록
    REQUEST_COUNT.labels('get', '/slow', status_code).inc()
    REQUEST_LATENCY.labels('get', '/slow').observe(time.time() - start_time)

    return f'Slow response (delay: {delay:.2f}s)\n'

@app.route('/status')
def status():
    """현재 부하 테스트 상태를 반환하는 엔드포인트

    현재 메모리 및 CPU 부하 테스트 상태와 실제 리소스 사용량을 JSON 형식으로 반환합니다.
    """
    global stress_memory, stress_cpu, memory_chunks

    # 현재 리소스 사용량 및 부하 테스트 상태 수집
    status_info = {
        "memory_stress_active": stress_memory,
        "cpu_stress_active": stress_cpu,
        "allocated_memory_mb": len(memory_chunks) * 10,  # 10MB 단위로 할당
        "memory_usage_mb": round(psutil.Process().memory_info().rss / (1024 * 1024), 2),
# ✅ CPU 사용률 게이지 (퍼센트)
        "cpu_usage_percent": round(psutil.Process().cpu_percent(interval=0.1), 2)
    }

    return jsonify({
        "status": "running",
        "stress_tests": status_info,
        "timestamp": time.strftime("%Y-%m-%d %H:%M:%S")
    })

@app.route('/stress/memory/<action>')
def stress_memory_endpoint(action):
    """메모리 부하 테스트 엔드포인트

    메모리 사용량을 인위적으로 증가시키거나 해제합니다.
    'start': 메모리 사용량을 점진적으로 증가 (최대 100MB)
    'stop': 할당된 메모리를 해제하고 가비지 컬렉션 실행
    """
    global stress_memory, memory_chunks, background_threads

    if action == 'start':
        if not stress_memory:
            stress_memory = True
            print("메모리 부하 테스트 시작 명령 수신")

            # 별도 스레드에서 메모리 부하 생성
            memory_thread = threading.Thread(target=memory_stress, daemon=True)
            memory_thread.start()
            background_threads.append(memory_thread)

            return 'Memory stress started\n'
        else:
            return 'Memory stress already running\n'

    elif action == 'stop':
        stress_memory = False
        print("메모리 부하 테스트 중지 명령 수신")

        # 메모리 명시적 해제
        memory_chunks = []

        # 가비지 컬렉션 강제 실행
        gc.collect()
        print("메모리 해제 및 가비지 컬렉션 실행")

        return 'Memory stress stopped\n'
    else:
        return 'Invalid action\n', 400

@app.route('/stress/cpu/<action>')
def stress_cpu_endpoint(action):
    """CPU 부하 테스트 엔드포인트

    CPU 사용률을 인위적으로 증가시키거나 정상화합니다.
    'start': CPU 집약적인 작업을 통해 CPU 사용률 증가
    'stop': CPU 부하 생성 중단
    """
    global stress_cpu, background_threads

    if action == 'start':
        if not stress_cpu:
            stress_cpu = True
            print("CPU 부하 테스트 시작 명령 수신")

            # 별도 스레드에서 CPU 부하 생성
            cpu_thread = threading.Thread(target=cpu_stress, daemon=True)
            cpu_thread.start()
            background_threads.append(cpu_thread)

            return 'CPU stress started\n'
        else:
            return 'CPU stress already running\n'

    elif action == 'stop':
        stress_cpu = False
        print("CPU 부하 테스트 중지 명령 수신")
        return 'CPU stress stopped\n'
    else:
        return 'Invalid action\n', 400

if __name__ == '__main__':
    # 앱이 시작될 때 출력
    print("부하 테스트 애플리케이션 시작")
    print("사용 가능한 엔드포인트:")
    print("- /: 기본 페이지")
    print("- /metrics: Prometheus 메트릭")
    print("- /slow: 느린 응답 시뮬레이션")
    print("- /error: 오류 응답 시뮬레이션")
    print("- /status: 현재 부하 테스트 상태")

# 🔹 메모리 부하 테스트 시작
    print("- /stress/memory/start|stop: 메모리 부하 테스트")

# 🔹 CPU 부하 테스트 시작
    print("- /stress/cpu/start|stop: CPU 부하 테스트")

    # 모든 인터페이스에서 5000번 포트로 서비스 시작
    app.run(host='0.0.0.0', port=5000)

✅ 요약

엔드포인트	설명
/	기본 응답 (약간의 지연 포함)
/slow	느린 응답 시뮬레이션 (1~3초 지연)
/error	500 에러 응답
/metrics	Prometheus 메트릭 제공
/status	현재 메모리/CPU 상태
/stress/memory/start	메모리 부하 시작 (100MB 할당)
/stress/memory/stop	메모리 부하 해제
/stress/cpu/start	CPU 부하 시작 (무한 루프)
/stress/cpu/stop	CPU 부하 중단

🔍 Prometheus 메트릭

메트릭 이름	*타입	설명
load_app_requests_total	Counter	요청 수 (method, endpoint, status별 구분)
load_app_request_latency_seconds	Histogram	요청 지연 시간 분포
load_app_memory_usage_bytes	Gauge	현재 메모리 사용량
load_app_cpu_usage_percent	Gauge	현재 CPU 사용률

🧩 Prometheus의 타입에 대해서 아래 글에 정리해 놓았다.

https://tierr.tistory.com/22

2-2. Prometheus 및 AlertManager 설정 (신규 파일 작성)

■ prometheus/prometheus.yml

global:
  scrape_interval: 15s         # 모든 타겟의 메트릭을 15초 간격으로 수집
  evaluation_interval: 15s     # 알림 규칙을 15초마다 평가

# Alertmanager 설정
alerting:
  alertmanagers:
    - static_configs:
        - targets:               # Prometheus가 조건을 만족하는 메트릭에 대해 Alert를 전송할 대상 지정
            - alertmanager:9093  # AlertManager 컨테이너 주소 (도커 내부)

# 알림 조건을 정의한 외부 파일 로드
rule_files:
  - "rules.yml"  # 알림 조건(예: 에러율이 일정 이상 등)들이 들어 있는 규칙 파일
# 메트릭 수집 대상 정의

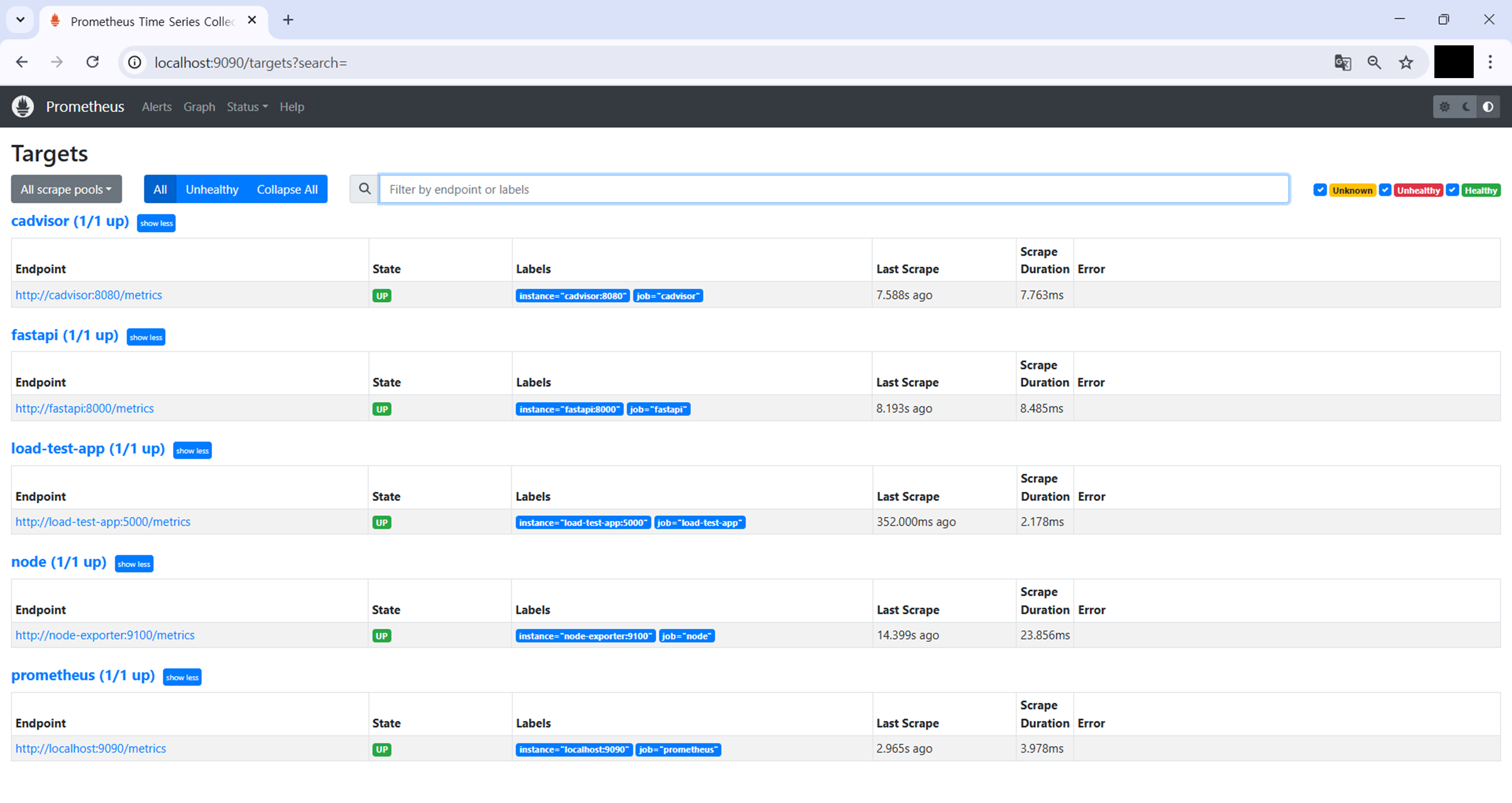

scrape_configs:

  # FastAPI 앱의 메트릭 수집 설정
  - job_name: "fastapi"
    metrics_path: "/metrics"  # FastAPI가 제공하는 엔드포인트(/metrics)에서 메트릭 수집
    static_configs:
      - targets: ["fastapi:8000"]  # 도커 네트워크상의 서비스명:포트

  # 부하 테스트용 Flask앱의 메트릭 수집 설정
  - job_name: "load-test-app"
    static_configs:
      - targets: ["load-test-app:5000"]  # Flask 앱

  # Prometheus 자체 메트릭 (자기 자신도 모니터링)
  - job_name: "prometheus"
    static_configs:
      - targets: ["localhost:9090"]

  # cAdvisor 컨테이너 메트릭 (Docker 컨테이너의 CPU, 메모리, 디스크 사용량 추적)
  - job_name: "cadvisor"
    static_configs:
      - targets: ["cadvisor:8080"]

  # Node Exporter 메트릭 (호스트 시스템의 메트릭 수집)
  - job_name: "node"
    static_configs:
      - targets: ["node-exporter:9100"]

✅ 요약

설정	설명
scrape_interval	모든 대상에서 메트릭 수집 주기 설정
alertmanagers	알림을 보낼 대상 설정 (AlertManager)
rule_files	알림 조건을 정의한 외부 파일 지정
scrape_configs	메트릭을 수집할 대상들 정의 (FastAPI, Prometheus 등)

■ prometheus/rules.yml

groups:
  - name: app_alerts          # 알림 그룹 이름(app_alerts)
    rules:

      # ✅ 높은 메모리 사용량 알림
      - alert: HighMemoryUsage                         # 알림 이름(HighMemoryUsage)
        expr: load_app_memory_usage_bytes > 100000000  # 메모리 사용량이 100MB 초과 시 알림
        for: 1m                                        # 1분간 지속 시 경고
        labels:
          severity: warning                            # 경고 등급 (warning)
        annotations:
          summary: "High memory usage detected"        # 경고 제목
          description: "App memory usage is {{ $value | humanize }} bytes"  # 상세 설명 (실제 메모리 사용량 표시)

      # ✅ 높은 CPU 사용량 알림
      - alert: HighCpuUsage
        expr: load_app_cpu_usage_percent > 80          # CPU 사용률 80% 초과 시 알림
        for: 1m                                        # 1분간 지속 시 경고
        labels:
          severity: warning
        annotations:
          summary: "High CPU usage detected"
          description: "App CPU usage is {{ $value }}%"  # 상세 설명 (실제 CPU 사용량 표시)

      # ✅ 느린 응답 시간 알림
      - alert: SlowResponseTime
        expr: rate(load_app_request_latency_seconds_sum[5m])
            / rate(load_app_request_latency_seconds_count[5m]) > 1  # 5분 동안의 평균 응답 시간이 1초 초과 시 알림
        for: 2m                                                     # 2분간 지속 시 경고
        labels:
          severity: warning
        annotations:
          summary: "Slow response time detected"
          description: "Average response time is {{ $value }} seconds"  # 상세 설명 (평균 응답 시간 표시)

✅ 알림 규칙 요약

알림 이름	조건	지속 시간	의미
HighMemoryUsage	메모리 사용량 > 100MB	1분	과도한 메모리 사용 감지
HighCpuUsage	CPU 사용률 > 80%	1분	CPU 부하 감지
SlowResponseTime	평균 응답 시간 > 1초	2분	서비스 지연 경고

📦 사용 목적

시스템 또는 앱이 지속적으로 비정상 상태일 때만 알림
AlertManager를 통해 Slack, Email 등으로 전송 가능
Grafana에서도 상태를 시각적으로 확인 가능

■ alertmanager/alertmanager.yml

global:      # 경고 처리 타이밍 설정
  resolve_timeout: 5m  # 알림이 해결된 후 '해결됨' 상태를 전파하는 데 걸리는 시간 (5분)

route:       # 알림 라우팅 정책 - 어떤 알림을 누구에게 언제 보낼지 정의
  group_by: ['alertname']        # 동일 alertname을 가진 알림끼리 그룹화
  group_wait: 10s                # 첫 알림이 발생하고 그룹 알림을 전송하기까지 대기 시간
  group_interval: 10s            # 동일 그룹 내 추가 알림이 다시 전송되는 최소 간격
  repeat_interval: 1h            # 동일 알림을 반복 전송하는 간격 (1시간)
  receiver: 'web.hook'           # 기본 수신 대상 (아래 receivers에서 정의됨)

receivers:    # 알림 전송 대상 (Webhook, Slack 등)
  - name: 'web.hook'                   # 수신자 이름 (web.hook)
    webhook_configs:
      - url: 'http://localhost:5001/'  # 알림이 전송될 Webhook 주소 (실제 환경에서는 Slack, Discord 등 외부 서비스 사용 가능)

inhibit_rules: # 덜 중요한 알림을 자동으로 억제
  - source_match:                # 심각한(critical) 알림이 발생한 경우
      severity: 'critical'
    target_match:                # 동일 alertname을 가진 경고(warning)는 전송 억제
      severity: 'warning'        # 예: HighMemoryUsage가 critical 수준으로 발생하면,
    equal: ['alertname']         #     같은 alertname의 warning 수준 알림은 따로 전송하지 않음.

✅ 요약 정리

항목	설명
global.resolve_timeout	알림이 해결된 후 상태 전파까지 대기 시간
route.group_by	알림을 그룹화할 기준 (alertname)
group_wait	알림 발생 후 묶어서 전송할 때까지 대기 시간
group_interval	같은 그룹 알림이 다시 전송되는 최소 간격
repeat_interval	같은 알림이 다시 전송되는 간격 (기본: 1시간)
receiver	알림이 전송될 대상 이름
webhook_configs.url	알림 전송 대상의 주소 (테스트용 서버 등)
inhibit_rules	경고가 심각(Critical) 경고에 의해 억제되는 조건

2-3. 기존 FastAPI 애플리케이션에 Prometheus 지원 추가 (기존 파일 수정)

※ 기존 파일을 수정하는 파트이므로, 무슨 코드를 추가했고 왜 추가했는지에 대해 중점적으로 작성했다.

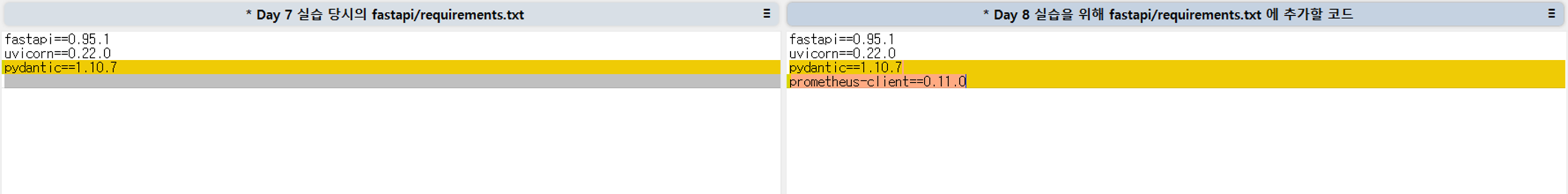

■ fastapi/requirements.txt 파일 수정

prometheus-client==0.11.0

🔍 왜 수정이 필요할까?

✅ FastAPI 애플리케이션에 Prometheus 메트릭을 노출하기 위해.

Prometheus는 앱 내부의 상태를 주기적으로 수집해서 모니터링하는 시스템.
이를 위해 앱은 반드시 /metrics 같은 엔드포인트에서 Prometheus가 이해할 수 있는 형식의 메트릭을 노출해야 한다.

이를 가능하게 해주는 Python 라이브러리가 바로 prometheus-client 다.

■ fastapi/main.py 파일 수정

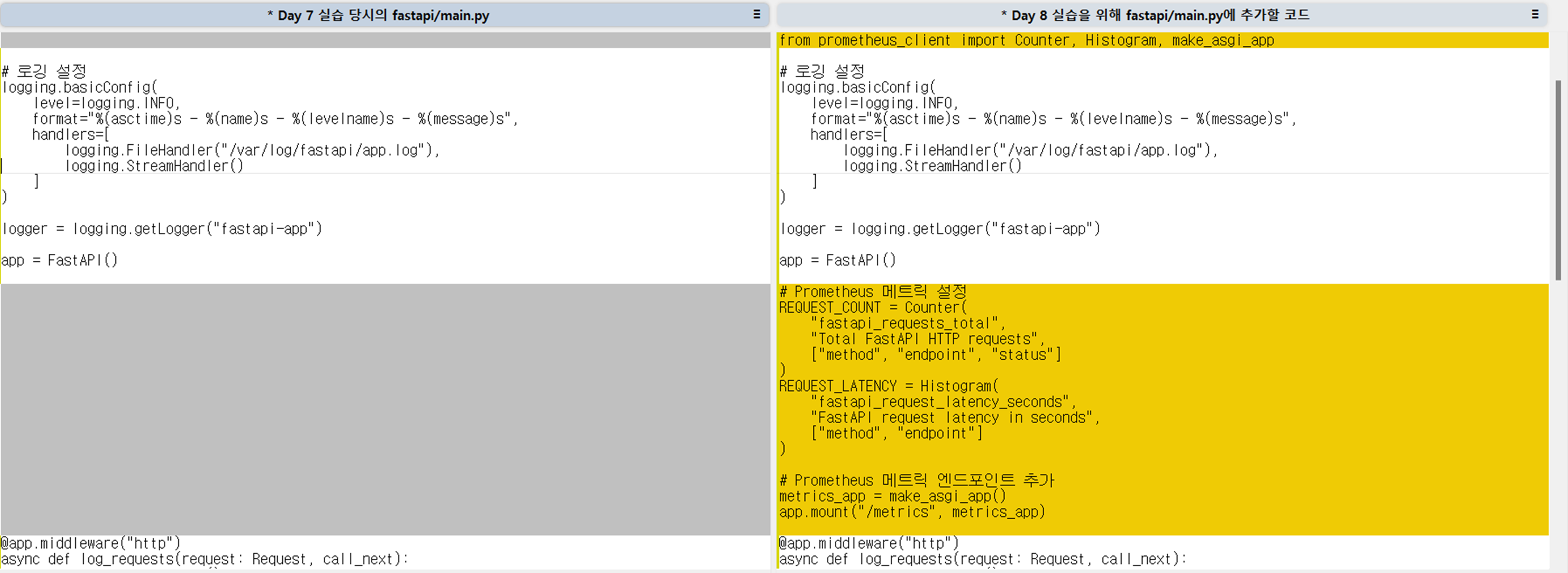

1️⃣ 메트릭 정의 추가 및 /metrics 엔드 포인트 추가

Counter: 요청 수를 상태코드, 메서드, 경로별로 기록
Histogram: 요청 시간 분포 기록
Prometheus는 /metrics 경로를 폴링하여 메트릭 수집
FastAPI 애플리케이션과 분리된 ASGI 앱으로 구성

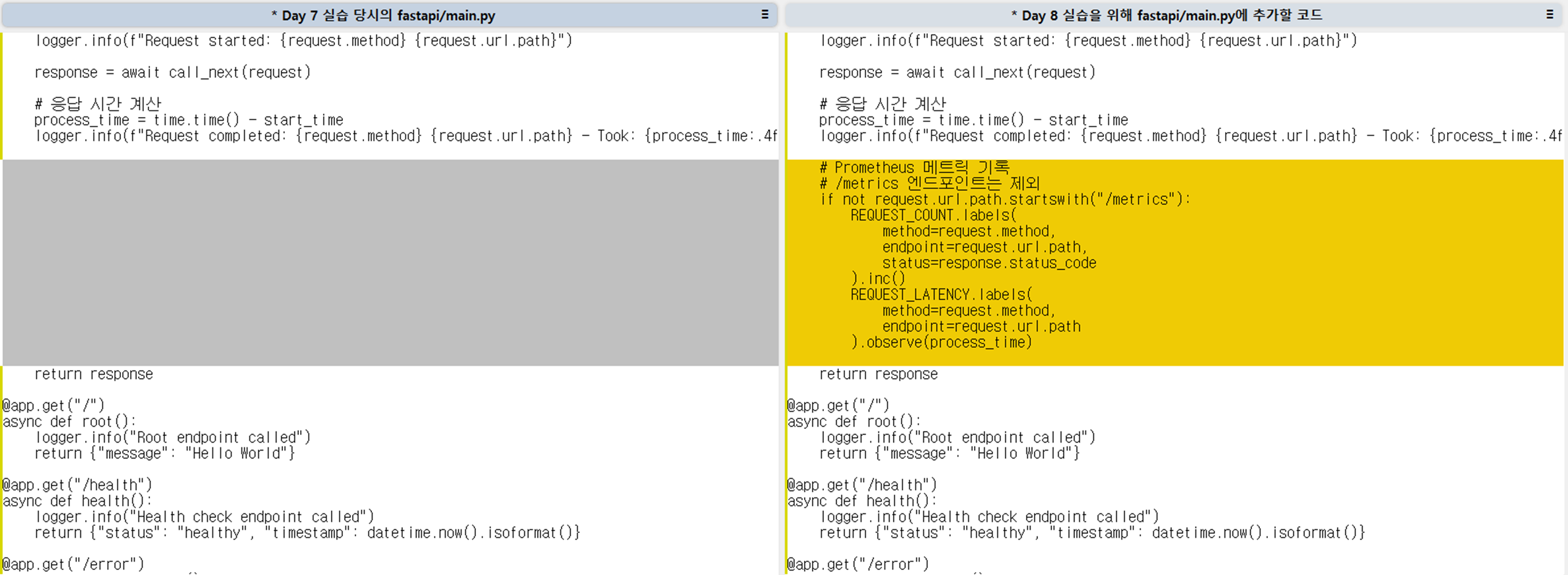

2️⃣ 요청 처리 시 메트릭 기록 추가

/metrics 요청은 자기 자신이므로 무시
그 외 모든 요청은 지표로 기록

2-4. Docker Compose 파일 수정 (기존 파일 수정)

■ docker-compose.yml 파일 수정

1️⃣ load-test-app 추가
Flask 기반 테스트 앱
Prometheus 메트릭 노출, 요청 지연, CPU/메모리 부하 테스트 가능
✅ 목적: 실제 요청 시뮬레이션을 위한 독립 테스트 환경

2️⃣ nginx 포트 변경 (8080 → 8081)
cAdvisor와 포트 충돌을 피하기 위해 조정

3️⃣ prometheus 추가
메트릭 수집 시스템
Loki와 별개로 CPU, 메모리, 요청 지연 등 추적 가능
✅ 목적: FastAPI + load-test-app + 시스템 전체 성능 추적

4️⃣ alertmanager 추가
Prometheus에서 정의한 규칙에 따라 알림 전송 담당Slack, Email 등과 연동 가능
✅ 목적: 응답 지연/에러율 증가 등 이상 징후에 대한 자동 경고

5️⃣ cadvisor 추가
Docker 컨테이너별 CPU, 메모리, 디스크 I/O 등 추적시각화 및 Alert 설정에 사용
✅ 목적: 컨테이너 수준 리소스 모니터링

6️⃣ node-exporter 추가
호스트 시스템 수준 메트릭 수집 (CPU, Load, Filesystem 등)
Prometheus 기본 대상 중 하나
✅ 목적: 시스템 전체 리소스 사용 상태 확인

7️⃣ grafana 서비스 개선
기존엔 Loki만 연결
Prometheus를 추가하면서 시계열 메트릭 시각화 가능

8️⃣ 볼륨 정의 추가
컨테이너 재시작 시에도 메트릭 & 알림 설정 유지

🎯 전체 설계 목적 요약

목표	관련 서비스
✅ 로그 수집	Loki + Promtail
✅ 로그 시각화	Grafana + Loki
✅ 시스템/앱 성능 측정	Prometheus, Node Exporter, cAdvisor
✅ 부하 테스트	load-test-app
✅ 이상 탐지 및 알림	Prometheus + Alertmanager
✅ 종합 관측 대시보드	Grafana (Loki + Prometheus 둘 다 사용 가능)

4. 실행

docker-compose 빌드 및 실행

# 기존 서비스가 실행 중이면 중지
docker-compose down -v
docker-compose build --no-cache

# 컨테이너 빌드 및 실행
docker-compose up -d

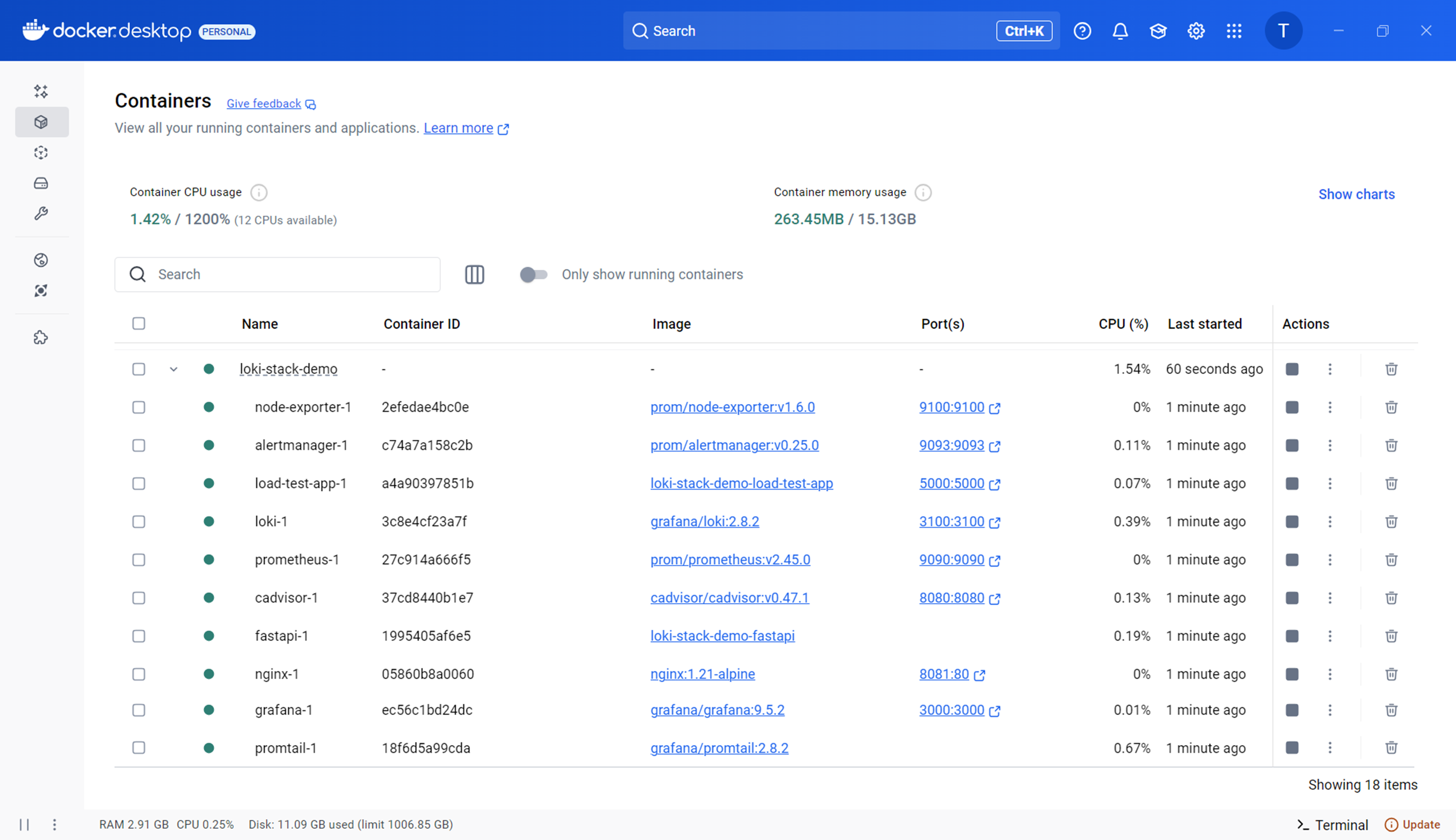

# 서비스 상태 확인
docker-compose ps

5. Prometheus 메트릭 확인

1. Prometheus 웹 인터페이스 접속
    - 웹 브라우저에서 'http://localhost:9090' 접속
2. 메트릭 확인
    - Status > Targets 메뉴에서 모든 대상이 UP 상태인지 확인
    - Graph 탭에서 PromQL 쿼리를 실행하여 메트릭 확인

6. Grafana 통합 대시보드 구성

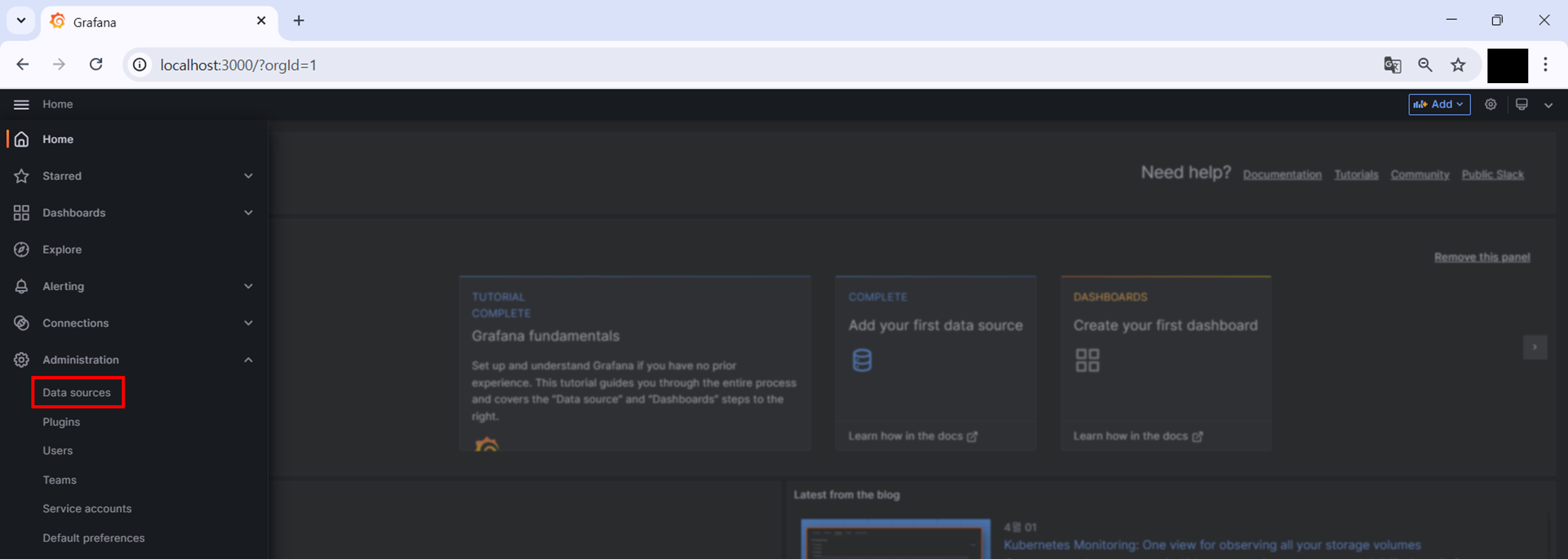

1. Grafana 접속
- 웹 브라우저에서 'http://localhost:3000' 접속

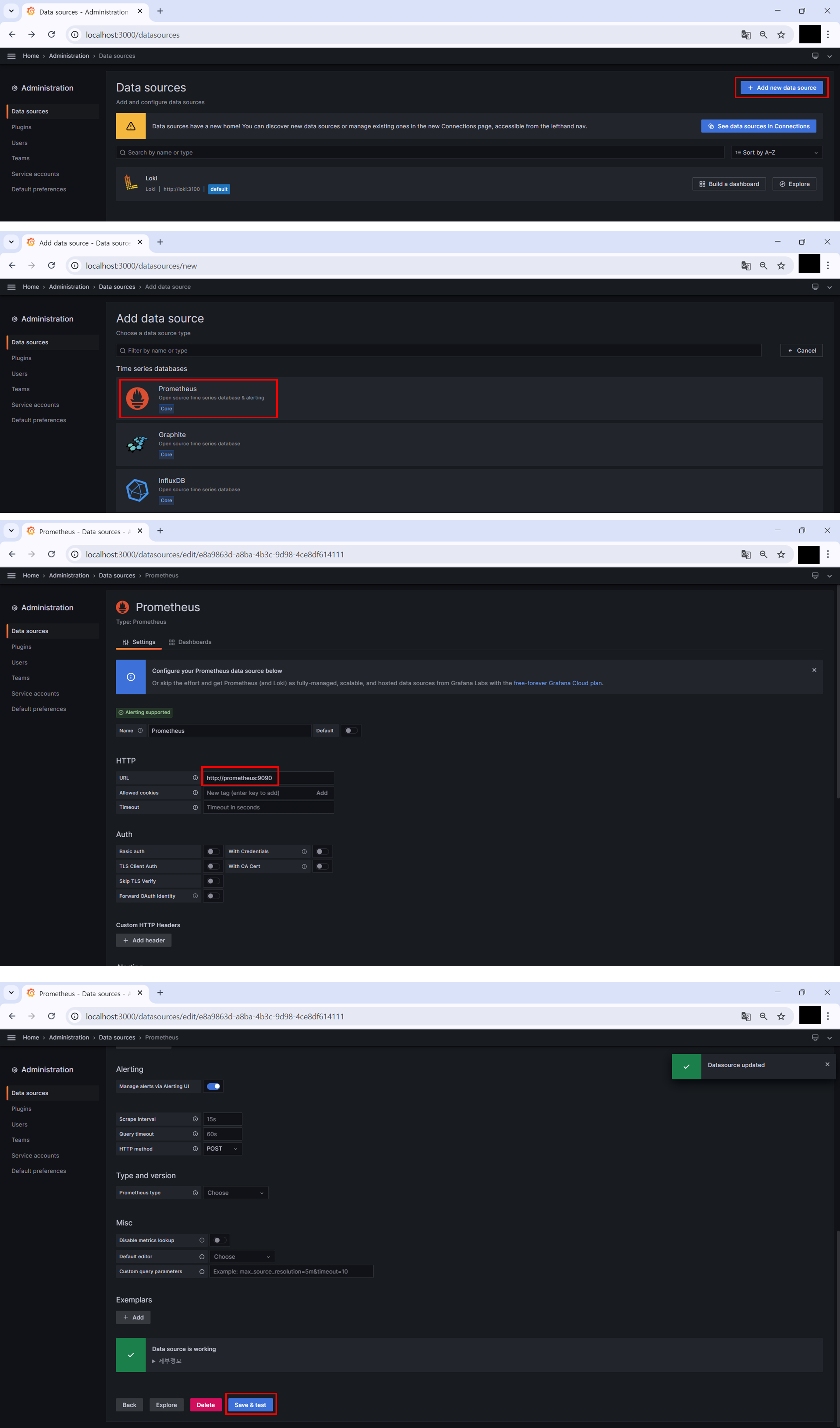

2. Prometheus 데이터 소스 추가

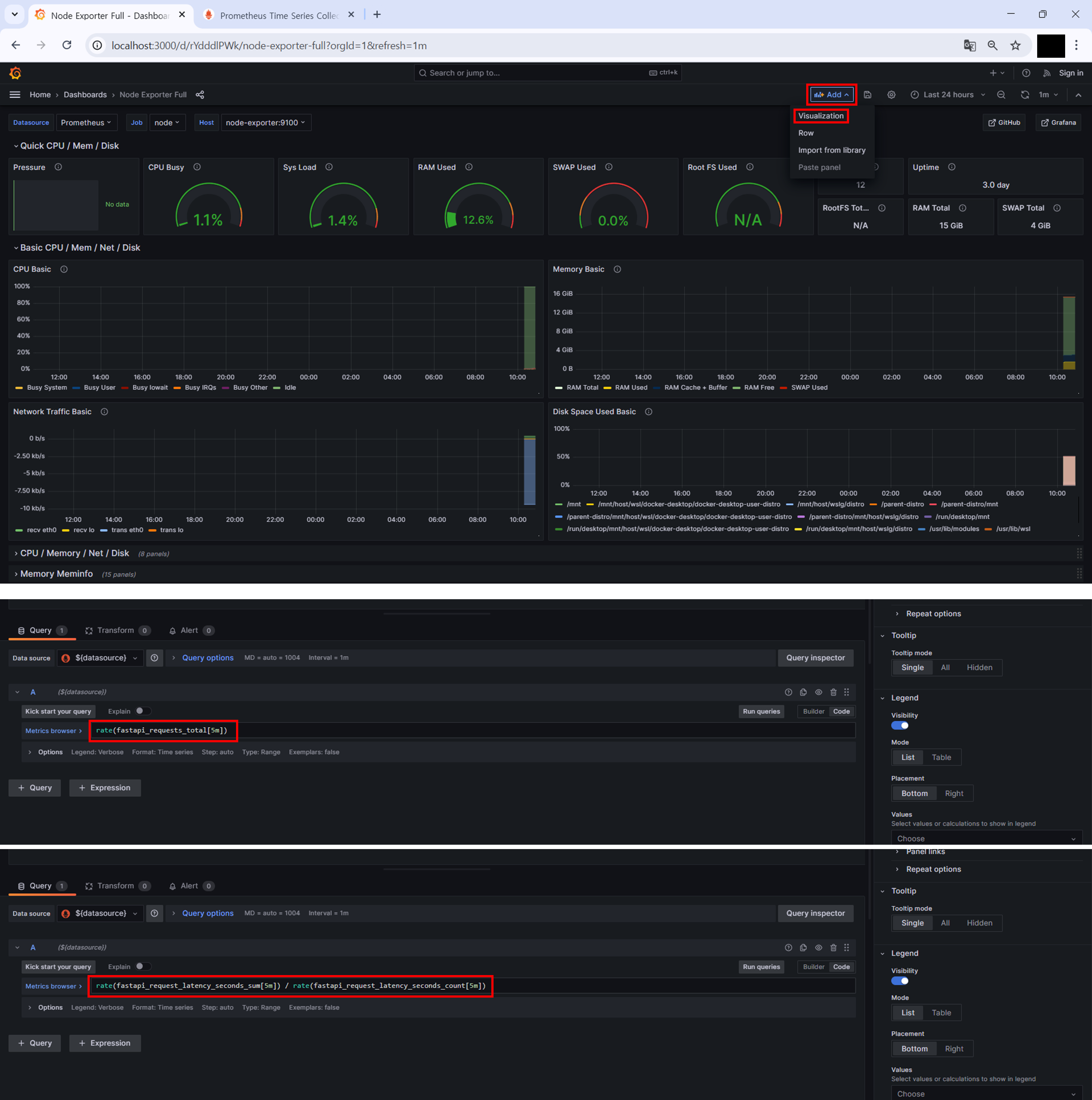

3. Node Exporter 대시보드 가져오기

4. 커스텀 FastAPI 애플리케이션 대시보드 생성

패널을 2개 추가해보자.

패널1. FastAPI 요청: fastapi requests
rate(fastapi_requests_total[5m])
패널2. FastAPI 응답 시간: fastapi request latency
rate(fastapi_request_latency_seconds_sum[5m]) / rate(fastapi_request_latency_seconds_count[5m])

완성하고 요청을 보내보면 다음과 같이 보인다

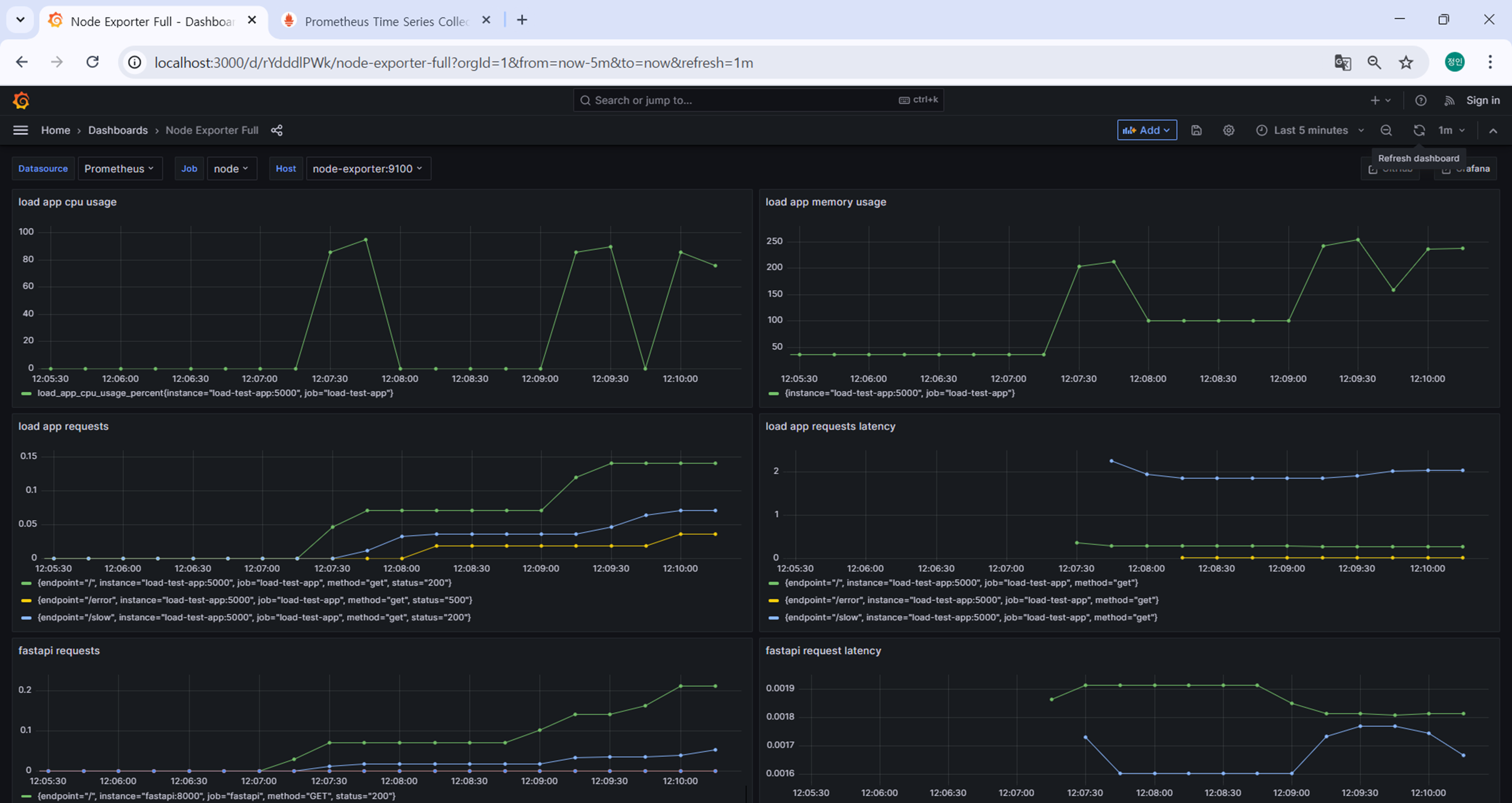

5. 부하 테스트 애플리케이션 대시보드 생성

패널을 4개 추가해보자.

패널1. 부하 테스트 앱 요청: load app requests
rate(load_app_requests_total[5m])
패널2. 부하 테스트 앱 응답 시간: load app request latency
rate(load_app_request_latency_seconds_sum[5m]) / rate(load_app_request_latency_seconds_count[5m])
패널3. 부하 테스트 앱 메모리 사용량: load app memory usage
load_app_memory_usage_bytes / 1024 / 1024
패널4. 부하 테스트 앱 메모리 사용량: load app memory usage
load_app_cpu_usage_percent

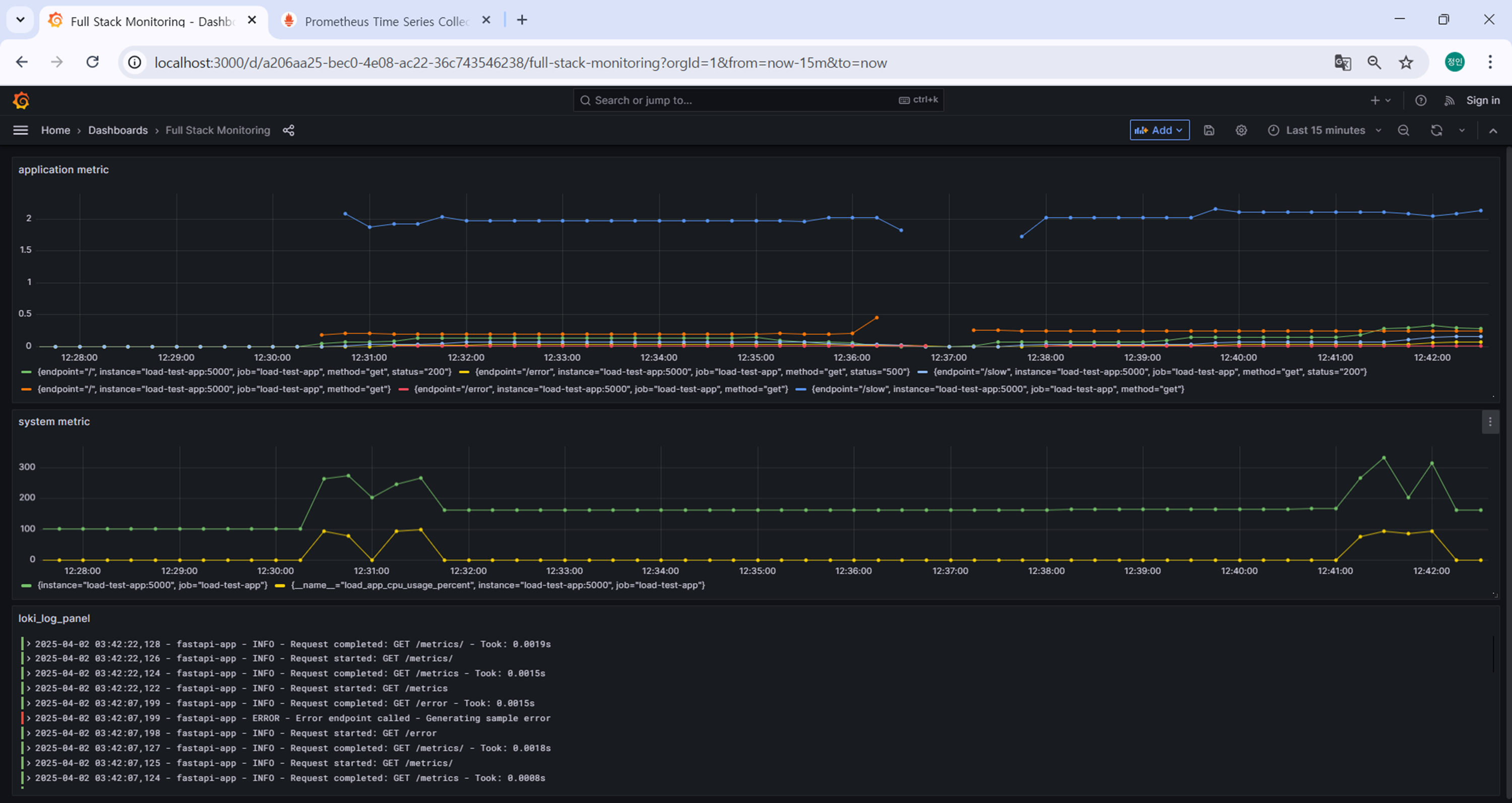

6. 통합 로그와 메트릭 대시보드 생성

하나의 패널에 여러 쿼리를 입력해서 여러 실행 결과를 한번에 볼 수도 있고,

프로메테우스의 Time Series, Loki의 로그를 혼합해서 대시보드를 구성할 수도 있다.

7. 대시보드 저장

대시보드는 꼭 저장을 해줍시다. 저장을 안하고 새로고침하면 날아갑니다.

7. 부하 테스트 및 모니터링

Grafana로 구성한 대시보드의 변화를 확인하기 위해 ChatGPT로 테스트 시나리오를 생성해 요청을 보냈다.

.bat 파일로 저장해서 실행하면 된다.

✅ Windows CMD용 테스트 시나리오

1️⃣ FastAPI 요청 시뮬레이션 (패널1, 패널2)

@echo off
echo === FastAPI 요청 시뮬레이션 시작 ===

:: 빠른 요청 (정상 요청)
for /L %%i in (1,1,20) do (
  curl http://localhost:8081/ >nul
  timeout /t 1 >nul
)

:: 에러 요청 (500 응답)
for /L %%i in (1,1,5) do (
  curl http://localhost:8081/error >nul
  timeout /t 1 >nul
)

2️⃣ Load Test App 요청 시뮬레이션 (패널1~4)

@echo off
echo === Load Test App 요청 시뮬레이션 시작 ===

:: 빠른 요청
for /L %%i in (1,1,20) do (
  curl http://localhost:5000/ >nul
  timeout /t 1 >nul
)

:: 느린 요청
for /L %%i in (1,1,10) do (
  curl http://localhost:5000/slow >nul
  timeout /t 1 >nul
)

:: 에러 요청
for /L %%i in (1,1,5) do (
  curl http://localhost:5000/error >nul
  timeout /t 1 >nul
)

3️⃣ 메모리 & CPU 부하 테스트 (패널3, 패널4)

@echo off
echo === Load Test App 요청 시뮬레이션 시작 ===

:: 빠른 요청
for /L %%i in (1,1,20) do (
  curl http://localhost:5000/ >nul
  timeout /t 1 >nul
)

:: 느린 요청
for /L %%i in (1,1,10) do (
  curl http://localhost:5000/slow >nul
  timeout /t 1 >nul
)

:: 에러 요청
for /L %%i in (1,1,5) do (
  curl http://localhost:5000/error >nul
  timeout /t 1 >nul
)

트러블 슈팅

대시보드 구성 중에 Loki 패널을 하나 만들었는데 로그가 나오지 않고 다음과 같은 에러가 떴다.

Data is missing a number field

원인)

“Data is missing a number field” 에러는 숫자(메트릭)가 필요한 시각화 유형에 로그 데이터를 연결했기 때문에 나오는 에러라고 한다. Loki 패널을 추가할때 [오른쪽 상단 메뉴 (⋮) 클릭 → Add → Visualization] 이런 순서로 추가했는데, 시각화(Visualization)유형이 Time Series로 기본 선택되어 있었다.

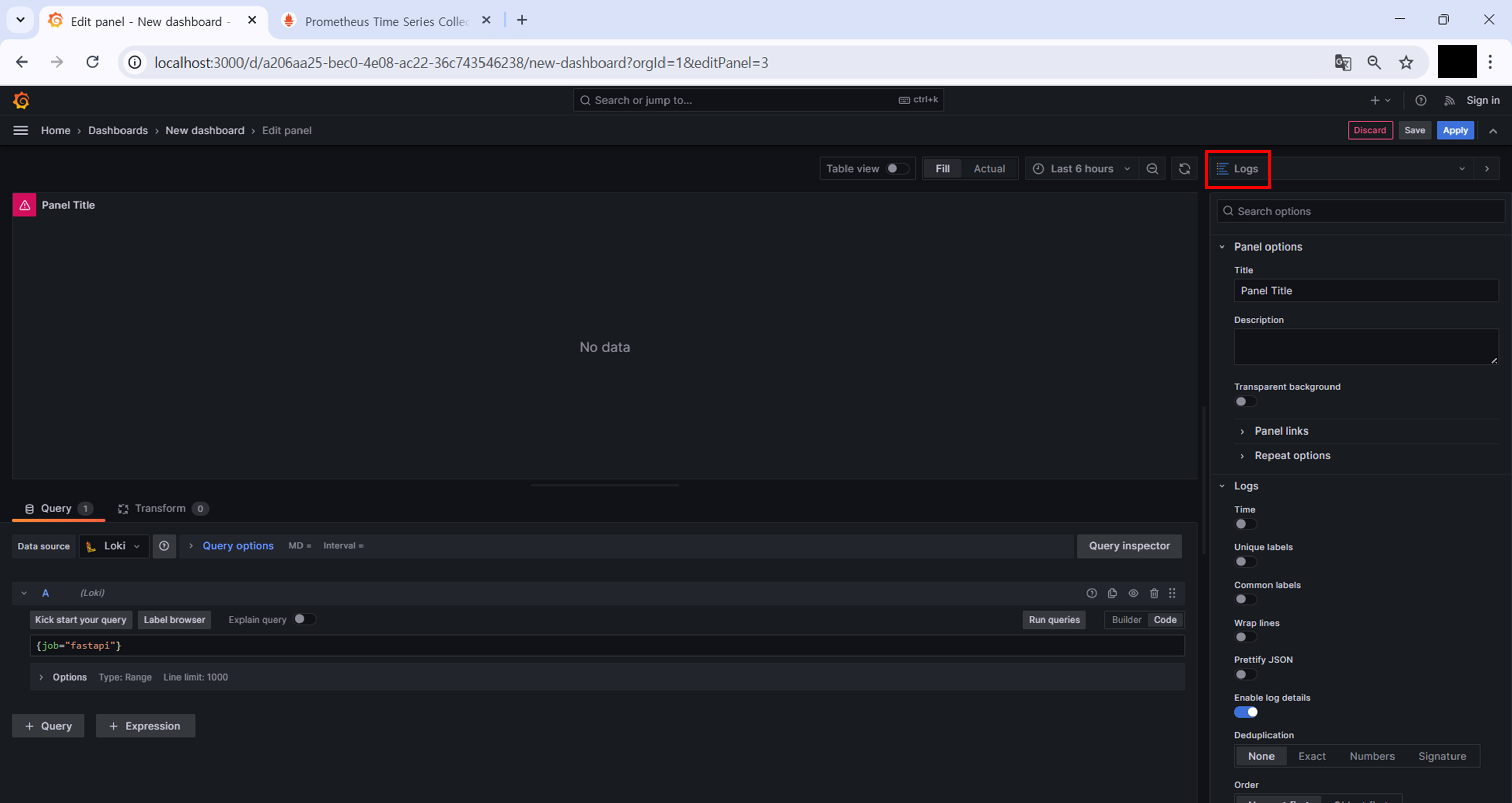

해결)

Loki는 로그(logs) 를 다루는 시스템이기 때문에, 시각화 유형을 Logs로 선택해야 한다.

본 후기는 [카카오엔터프라이즈x스나이퍼팩토리] 카카오클라우드로 배우는 AIaaS 마스터 클래스 (B-log) 리뷰로 작성 되었습니다.

'학습일지 > K-Digital Traing' 카테고리의 다른 글

[KDT] AIaaS 마스터클래스 3주차 - 쿠버네티스 실습 (0)	2025.04.09
[KDT] AIaaS 마스터클래스 2주차 - 3 Tier Application 배포 실습 (0)	2025.04.04
[KDT] AIaaS 마스터클래스 2주차 - VM 배포 실습 (0)	2025.04.03
[KDT] AIaaS 마스터클래스 1주차 - 네트워크 프로토콜 (0)	2025.03.28
[KDT] AIaaS 마스터클래스 1주차 - Docker 실습 (0)	2025.03.27

현재글[KDT] AIaaS 마스터클래스 2주차 - Prometheus, Grafana 실습

Study Log

DevOps 엔지니어 지망하고 있습니다.

nc소프트, github, 깃허브 Fork한 소스가 저장소에 공개(Public)가 안될때, 카카오클라우드, 카카오엔터프라이즈, mobaxterm, 클라우드개발자, 개발자교육, aiaas마스터클래스, 스나이퍼팩토리, 학습 교재, 학습 일지, AWS, 부트캠프, 모두를 위한 클라우드 컴퓨팅, EC2, 클라우드엔지니어, AIaaS, Mirror Push, 한국생산성본부,

Today :
Yesterday :

Study Log
