[KDT] AIaaS 마스터클래스 5주차 - 프라이빗 서비스 인프라 구축 실습

1. 실습 개요

• 목표
  1. VPC 2개(VPC-DMZ, VPC-Private)로 망분리 구축
  2. DMZ VPC에 OpenVPN 서버를 두고 사내망(Private VPC)에 안전하게 접속
  3. Private VPC에 내부 DNS, 위키·Git 서비스 배포
• 사전 준비물
  • 카카오클라우드 계정, 콘솔 접속 권한
  • 개인 노트북(OpenVPN Client 설치 가능)
  • 기본 Linux(Ubuntu) 사용법

# Mermaid

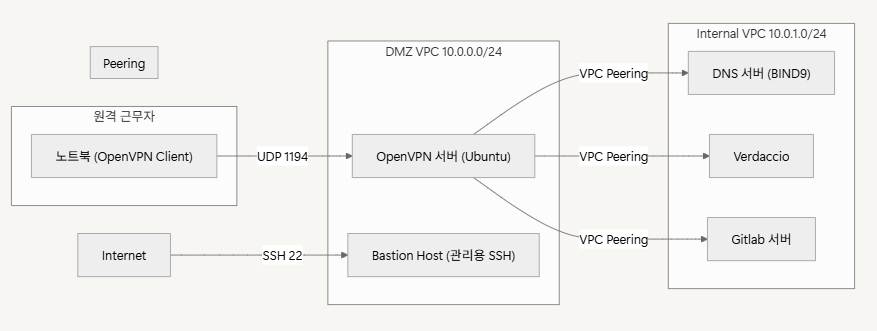

flowchart LR
    subgraph 원격 근무자
      VPN_Client["노트북 (OpenVPN Client)"]
    end
    subgraph DMZ VPC 10.0.0.0/24
      VPN_Server["OpenVPN 서버 (Ubuntu)"]
      Bastion["Bastion Host (관리용 SSH)"]
    end
    subgraph Peering
    end
    subgraph Internal VPC 10.0.1.0/24
      DNS_Server["DNS 서버 (BIND9)"]
      Node_Registery_Server["Verdaccio"]
      Gitlab_Server["Gitlab 서버"]
    end

    VPN_Client -- UDP 1194 --> VPN_Server
    VPN_Server -- VPC Peering --> DNS_Server
    VPN_Server -- VPC Peering --> Node_Registery_Server
    VPN_Server -- VPC Peering --> Gitlab_Server
    Internet -->|SSH 22| Bastion

---

3. 단계별 실습

3.1 VPC & 네트워크 분리

카카오클라우드 VPC는 3개로 제한되어있습니다. 실습은 아래 미리 생성해둔 VPC (jhj_DMZ_VPC,jhj_Internal_VPC ) 를 통해 진행합니다. 서브넷은 각자 생성하여 실습해봅니다.

• VPC 생성
  • jhj_DMZ_VPC: CIDR 10.1.0.0/20
  • jhj_Internal_VPC: CIDR 10.1.32.0/20
• 서브넷


  VPC	Region	Subnet	CIDR
  jhj_DMZ_VPC	kr-central-2-a	ooo_DMZ_Subnet_a	10.1.0.0/26
  jhj_DMZ_VPC	kr-central-2-b	ooo_DMZ_Subnet_b	10.1.0.64/26
  jhj_Internal_VPC	kr-central-2-a	ooo_Internal_Subnet_a	10.1.32.64/26
  jhj_Internal_VPC	kr-central-2-b	ooo_Internal_Subnet_b	10.1.32.192/26

  위 항목을 보고 나의 Subnet 만들기


  VPC	Region	Subnet	CIDR	Routing Table
  jhj_DMZ_VPC	kr-central-2-a	yji_DMZ_Subnet_a	10.1.6.0/26	main
  jhj_Internal_VPC	kr-central-2-a	yji_Internal_Subnet_a	10.1.33.64/26	tgw



• 인터넷 게이트웨이
  • DMZ VPC에 IGW 연결 → 퍼블릭 인스턴스에 Public IP 부여
• VPC Peering Transit Gateway
  • DMZ ↔ Private Peering 연결
  • 각 VPC 라우팅 테이블에 피어링 대상 경로(10.0.0.0/24, 10.0.1.0/24) 추가

---

3.2 DMZ VPC 설정 (OpenVPN + Bastion)

DMZ Instance 설정

• 인스턴스 생성
  • Ubuntu 22.04, 소형 사양(t2.small 정도)
  • 보안 그룹:
    • UDP 1194 (OpenVPN)
    • TCP 22 (SSH, 관리용)
  • OpenVPN 설치 & 구성

sudo apt update
sudo apt install -y openvpn easy-rsa

make-cadir ~/openvpn-ca
cd ~/openvpn-ca


./easyrsa init-pki
./easyrsa build-c a nopass
./easyrsa gen-dh
./easyrsa gen-req server nopass
./easyrsa sign-req server server

cp pki/{ca.crt,dh.pem,issued/server.crt,private/server.key} /etc/openvpn



• 서버 설정 (/etc/openvpn/server.conf 요약)

# OpenVPN 서버의 기본구조
port 1194
proto udp
dev tun
ca ca.crt
cert server.crt
key server.key
dh dh.pem
server 10.8.0.0 255.255.255.0

push "redirect-gateway def1 bypass-dhcp"

# DMZ 서브넷
push "route 10.1.33.64 255.255.255.192"

# 내부망 서브넷
push "route 10.1.6.0 255.255.255.192"

# 내부망 VPC 전체 접근할 경우 (예: 10.1.32.0/20)
push "route 10.1.32.0 255.255.240.0"

# DNS 서버
push "dhcp-option DNS 8.8.8.8"
push "dhcp-option DNS 1.1.1.1"


keepalive 10 120
user nobody
group nogroup
persist-key
persist-tun



• client 파일 생성 (Certificate)

cd ~/openvpn-ca
# 클라이언트 키 페어 생성
./easyrsa gen-req client1 nopass
# 입력 예시
# Common Name (eg: your user, host, or server name) [client1]: client1

# 서버 CA 로 클라이언트 인증서 서명
./easyrsa sign-req client client1

• base.conf 파일 생성

# ~/client-configs/base.conf
client
dev tun
proto udp
remote 210.109.55.82 1194
resolv-retry infinite
nobind
persist-key
persist-tun
remote-cert-tls server
verb 3

# 외부 파일 참조 제거 (우리는 인라인 방식 사용할거라)
#ca ca.crt
#cert client.crt
#key client.key



• 키파일을 .ovpn 으로 변환 (인라인으로 SSL 옵션 합치기)

#!/bin/bash
# inline .ovpn 생성 스크립트
# 사용법: ./make_config_inline.sh client1

# 경로 설정
BASE_CONFIG=~/client-configs/base.conf
KEY_DIR=~/openvpn-ca/pki
OUTPUT_DIR=~/client-configs/files

# 인자 확인
if [ -z "$1" ]; then
  echo "Usage: $0 <client-name>"
  exit 1
fi
CLIENT_NAME="$1"
mkdir -p "${OUTPUT_DIR}"
OUTPUT_FILE="${OUTPUT_DIR}/${CLIENT_NAME}.ovpn"

# base.conf 내용 복사
cat "${BASE_CONFIG}" > "${OUTPUT_FILE}"
echo "" >> "${OUTPUT_FILE}"

# CA 인증서 인라인
echo "<ca>" >> "${OUTPUT_FILE}"
cat "${KEY_DIR}/ca.crt" >> "${OUTPUT_FILE}"
echo "</ca>" >> "${OUTPUT_FILE}"
echo "" >> "${OUTPUT_FILE}"

# 클라이언트 인증서 인라인
echo "<cert>" >> "${OUTPUT_FILE}"
cat "${KEY_DIR}/issued/${CLIENT_NAME}.crt" >> "${OUTPUT_FILE}"
echo "</cert>" >> "${OUTPUT_FILE}"
echo "" >> "${OUTPUT_FILE}"

# 클라이언트 키 인라인
echo "<key>" >> "${OUTPUT_FILE}"
cat "${KEY_DIR}/private/${CLIENT_NAME}.key" >> "${OUTPUT_FILE}"
echo "</key>" >> "${OUTPUT_FILE}"

echo "=> Generated inline profile: ${OUTPUT_FILE}"

# 경로: ~/openvpn-ca/make_config_inline.sh client1
# 실행 권한 부여 및 실행
chmod +x ./make_config_inline.sh
./make_config_inline.sh client1

# 결과 예시
# => Generated inline profile: /home/ubuntu/client-configs/files/client1.ovpn

• IP 포워딩 & NAT 설정

# IP 포워딩 활성화
sudo sysctl -w net.ipv4.ip_forward=1
# 포워딩 활성화 상태 확인 (결과가 1이면 성공)
cat /proc/sys/net/ipv4/ip_forward
# NAT(MASQUERADE) 설정 추가
sudo iptables -t nat -A POSTROUTING -s 10.8.0.0/24 -o <퍼블릭 인터페이스> -j MASQUERADE
# 예시: sudo iptables -t nat -A POSTROUTING -s 10.8.0.0/24 -o enp3s0 -j MASQUERADE
# Tip) 퍼블릭 인터페이스 이름은 ip addr 로 확인 가능

# NAT 설정 잘 들어갔는지 확인
sudo iptables -t nat -L POSTROUTING -nv --line-numbers

• 서비스 시작

sudo systemctl enable --now openvpn@server

---

3.3 원격 근무자 VPN 연결

• 클라이언트 인증서/키 생성 & .ovpn 파일 배포
• 노트북에 OpenVPN Client 설치 (Windows, macOS, Linux)
  https://openvpn.net/client-connect-vpn-for-windows/
• VPN 연결 테스트

curl https://api.myip.com

---

3.4 Private VPC 필요 서비스 설치 (내부 서비스)

DNS 서버 (BIND9)

sudo apt install -y bind9
# /etc/bind/named.conf.local에 zone 추가
zone "corp.local" {
  type master;
  file "/etc/bind/zones/db.corp.local";
};

• /etc/bind/zones/db.corp.local에 A 레코드(예: gitlab) 설정

Gitlab 설치

sudo apt update
sudo apt install -y docker.io

sudo usermod -aG docker $USER

sudo apt install -y docker-compose-plugin

sudo mkdir -p /srv/gitlab/{config,data,logs}
sudo chown -R 1000:1000 /srv/gitlab

docker run --detach \\
  --hostname gitlab.example.com \\
  --publish 443:443 --publish 80:80 --publish 22:22 \\
  --name gitlab \\
  --restart always \\
  --volume /srv/gitlab/config:/etc/gitlab \\
  --volume /srv/gitlab/logs:/var/log/gitlab \\
  --volume /srv/gitlab/data:/var/opt/gitlab \\
  gitlab/gitlab-ce:latest



---

4. 검증 및 정리

• 보안 테스트:
  • DMZ 인스턴스 → Private 인스턴스 직접 접속 불가
  • VPN 연결 시에만 Private VPC 접근 가능

---
