[KDT] AIaaS 마스터클래스 4주차 - Database와 ERD 작성 과제

과제: ERD 작성 연습

오늘의 과제는 배달의 민족, 당근마켓, 직방, 토스, 마켓컬리 등 실제로 존재하고 많은 사람들이 사용하는 서비스를 레퍼런스 삼아 가상으로 DB를 설계하고 ERD를 작성하는 연습해보는 것이다. 나는 dbdiagram.io 라는 사이트로 설계했고, dbdiagram.io에서 작성한 코드를 ChatGPT에게 ERD로 변환해달라고 부탁했다.

---

1.배달의 민족 스타일 음식 배달 서비스 DB 설계

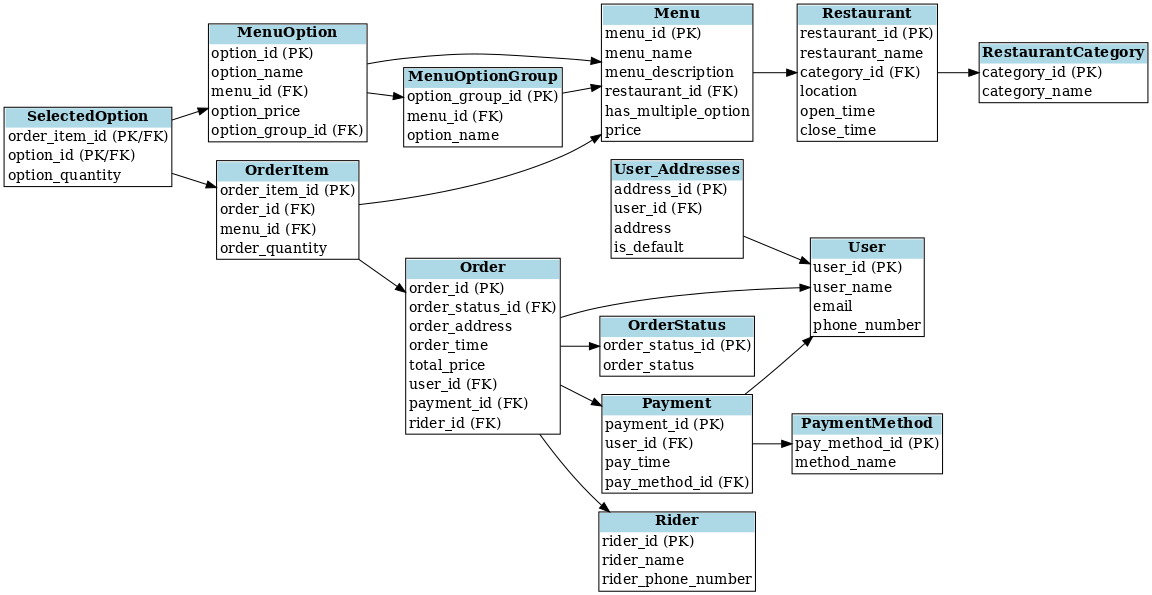

음식 배달 서비스 ERD



1-1. 👤 사용자 관련 테이블

✅ User

• 사용자 정보를 저장
• 주요 컬럼:
  • user_id: 사용자 고유 ID (PK)
  • user_name, email, phone_number: 사용자 기본 정보

✅ User_Addresses

• 사용자별 복수 주소 등록 가능
• 주요 컬럼:
  • address_id: 주소 고유 ID (PK)
  • user_id: 어떤 사용자에 속하는 주소인지 나타냄 (FK)
  • is_default: 기본 배송지 여부

1-2. 🍽️ 음식점 관련 테이블

✅ Restaurant

• 음식점 정보 및 영업시간 저장
• 주요 컬럼:
  • restaurant_id: 음식점 ID (PK)
  • category_id: 음식점 분류 ID (FK)
  • location, open_time, close_time

✅ RestaurantCategory

• 음식점 분류 (한식, 중식 등)
• 예: 한식, 중식, 분식, 디저트 등

1-3. 🧾 메뉴 및 옵션

✅ Menu

• 음식점별 메뉴 구성
• 주요 컬럼:
  • menu_id: 메뉴 고유 ID (PK)
  • restaurant_id: 어느 음식점 소속인지 (FK)
  • has_multiple_option: 토핑/사이즈 등 옵션 존재 여부

✅ MenuOptionGroup

• 옵션 그룹 정보 (토핑, 사이드 등)
• 예: “토핑 선택”, “사이즈 선택”과 같은 옵션 그룹 이름을 저장

✅ MenuOption

• 실제 옵션 항목 정보
• 예: 치즈 추가, 곱빼기, 콜라 추가 등
• option_group_id로 어떤 그룹에 속하는지 연결됨

1-4. 📦 주문 관련 테이블

✅ Order

• 사용자 주문 정보
• 주요 컬럼:
  • order_id: 주문 고유 번호
  • order_address: 배달지
  • user_id, rider_id, payment_id: 사용자, 배달원, 결제와 연결

✅ OrderStatus

• 주문 상태 관리
• 예: “준비 중”, “배달 중”, “배달 완료”

✅ OrderItem

• 주문 메뉴 상세 내역
• 한 주문에 여러 개의 메뉴가 있을 수 있음

✅ SelectedOption

• 주문한 메뉴의 옵션 선택 내역
• 예: 떡볶이에 “치즈 추가 1개”, “곱빼기 1개” 등

1-5. 💳 결제 관련 테이블

✅ Payment

• 결제 기록
• 주문과 결제는 1:1 매핑

✅ PaymentMethod

• 결제 방식 정보
• 예: 카드, 카카오페이, 배민페이 등

1-6. 🛵 라이더

✅ Rider

• 배달 기사 정보
• 주문과 연결되어 있음

---

🥕 2. 당근마켓 스타일 중고거래 서비스 DB 설계 해석

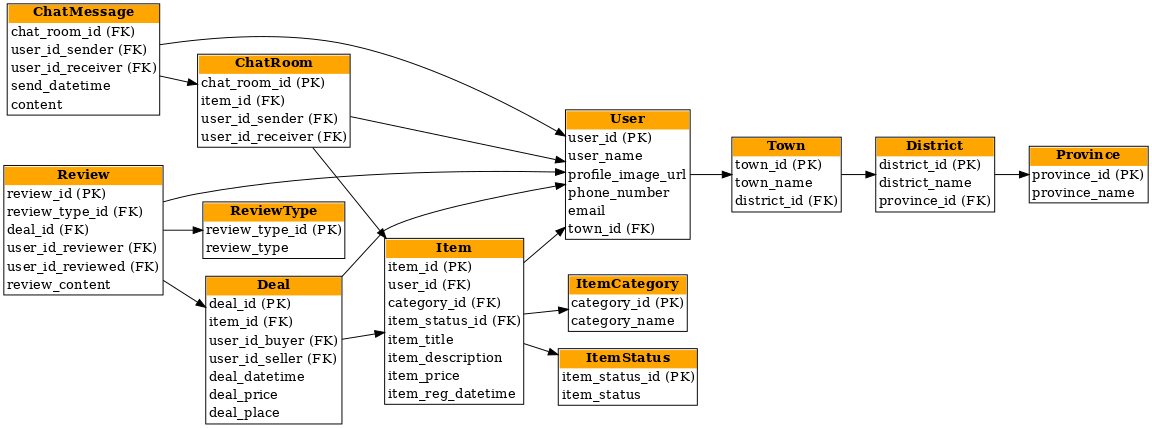

중고거래 서비스 ERD



👤 2-1. 사용자 및 지역

✅ User

• 회원 정보 저장
• 주요 컬럼:
  • user_id: 사용자 고유 ID (PK)
  • town_id: 사용자의 거주 지역 (동) (FK)
  • profile_image_url: 프로필 이미지 (선택 사항)

✅ 지역 주소 체계

• 시 → 구 → 동 구조로 구성됨

테이블명	설명	주요 컬럼
Province	시/도	province_name (예: 서울특별시)
District	구	district_name, province_id
Town	동	town_name, district_id

🛍️ 2-2. 중고거래 게시글

✅ Item

• 판매 게시글 정보
• 주요 컬럼:
  • item_id: 상품 고유 ID (PK)
  • user_id: 판매자 ID (FK)
  • category_id, item_status_id: 카테고리/상태 정보 (FK)
  • item_title, item_price, item_reg_datetime

✅ ItemCategory

• 상품 분류 (가전, 의류, 도서 등)

✅ ItemStatus

• 판매 상태 관리
• 예: 판매중, 예약중, 거래완료 등

💬 2-3. 채팅 시스템

✅ ChatRoom

• 1:1 채팅방 생성
• 주요 컬럼:
  • item_id: 어떤 상품 관련 채팅인지
  • user_id_sender, user_id_receiver: 참여자 IDs

✅ ChatMessage

• 실제 메시지 내역
• 주요 컬럼:
  • chat_room_id: 어떤 방의 채팅인지
  • send_datetime, content: 메시지 시간과 내용

🤝 2-4. 거래 및 리뷰

✅ Deal

• 성사된 거래 정보
• 주요 컬럼:
  • item_id: 어떤 상품을 거래했는지
  • user_id_buyer, user_id_seller
  • deal_price, deal_datetime, deal_place

✅ Review

• 거래 후 평가 정보
• 주요 컬럼:
  • review_type_id: 구매자→판매자 or 판매자→구매자
  • deal_id: 어떤 거래에 대한 리뷰인지
  • user_id_reviewer, user_id_reviewed: 평가 주체 및 대상

✅ ReviewType

• 리뷰 유형 정의
• 예: “판매자에 대한 평가”, “구매자에 대한 평가”

---

🏠 3. 직방 스타일 부동산 중개 서비스 DB 설계 해석

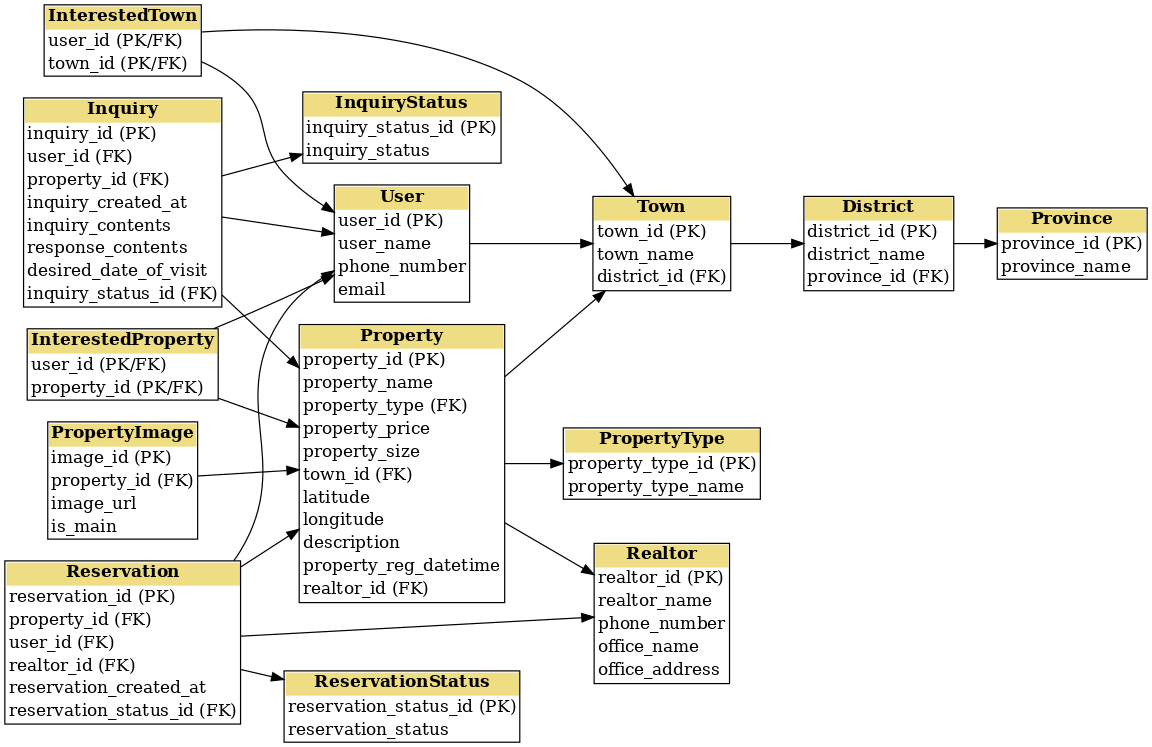

부동산 중개 거래 서비스 ERD

👤 3-1. 사용자 및 관심정보

✅ User

• 사용자 기본 정보 저장
• 주요 컬럼:
  • user_id: 사용자 고유 ID
  • user_name, phone_number, email

✅ InterestedTown

• 관심 지역(동)을 저장
• 사용자는 여러 동을 관심지역으로 등록 가능

✅ InterestedProperty

• 관심 매물 정보 저장
• 사용자가 즐겨찾기한 매물 목록 관리

📍 주소 체계 (시/구/동)

• 시 → 구 → 동 구조의 계층적 주소 체계

테이블	설명	주요 컬럼
Province	시/도	province_name
District	구	district_name, province_id
Town	동	town_name, district_id

🏢 3-2. 매물 정보

✅ Property

• 중개 대상 부동산 정보
• 주요 컬럼:
  • property_id: 매물 고유 ID
  • property_name, property_price, property_size
  • property_type: 아파트, 오피스텔 등 (FK)
  • town_id: 위치한 동 (FK)
  • realtor_id: 담당 중개사 (FK)
  • latitude, longitude: 지도 표시를 위한 위치정보

✅ PropertyType

• 매물 유형 관리 (예: 아파트, 원룸, 오피스텔 등)

✅ PropertyImage

• 매물 사진 저장
• is_main: 대표 이미지 여부

👨‍💼 3-3. 중개사

✅ Realtor

• 부동산 중개사 정보
• 주요 컬럼:
  • realtor_id: 중개사 ID
  • realtor_name, phone_number
  • office_name, office_address

💡 실무에서는 realtor_id 대신 “중개사 등록번호”로 대체하는 것도 고려해봤다.



📩 3-4. 문의 시스템

✅ Inquiry

• 사용자의 매물 문의 정보
• 주요 컬럼:
  • user_id, property_id: 누가 어떤 매물에 대해 문의했는지
  • inquiry_contents, response_contents: 질문 & 답변
  • desired_date_of_visit: 방문 희망 일정
  • inquiry_status_id: 답변 여부

✅ InquiryStatus

• 문의글 상태 관리
• 예: “미답변”, “답변 완료”

📩 3-5. 예약 시스템

✅ Reservation

• 방문 예약 요청 정보
• 주요 컬럼:
  • user_id, property_id, realtor_id: 예약 주체 및 대상
  • reservation_created_at
  • reservation_status_id: 예약 상태 구분

✅ ReservationStatus

• 예약 진행 상황 관리
• 예: 요청, 승인, 거절, 방문 완료 등

---

💸 4. 토스 스타일 간편 금융 서비스 DB 설계 해석

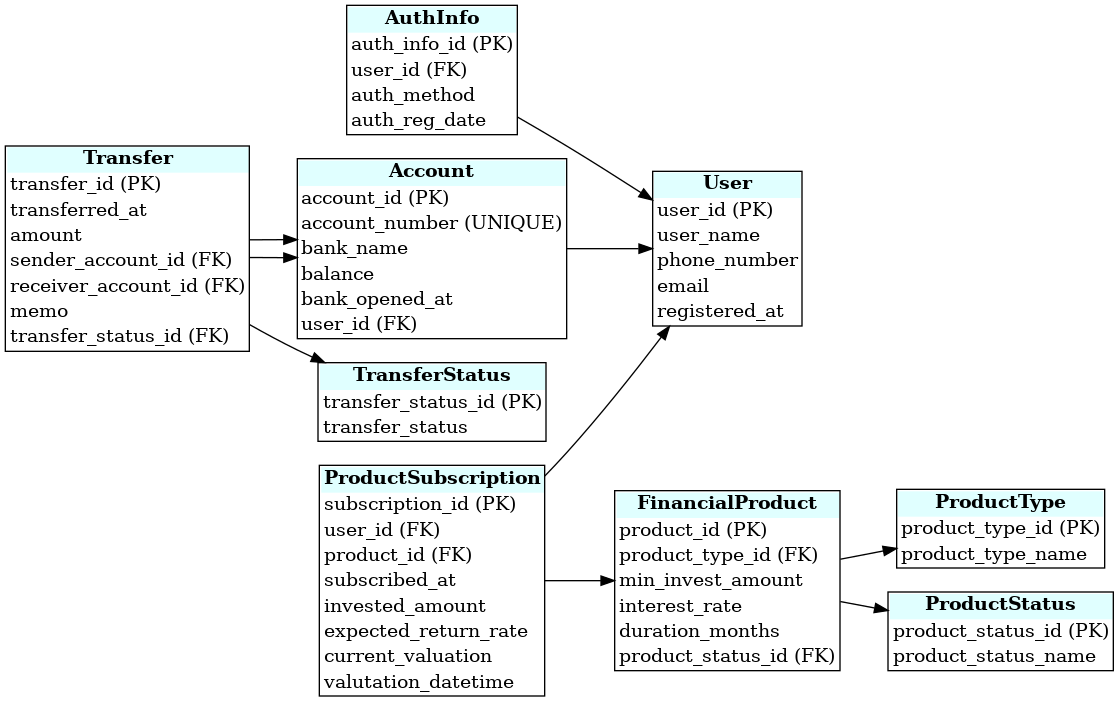

간편 금융 서비스 ERD



👤 4-1. 사용자 및 인증 정보

✅ User

• 회원 정보 및 가입일 저장
• 주요 컬럼:
  • user_id: 사용자 고유 ID
  • user_name, phone_number, email
  • registered_at: 가입일자

✅ AuthInfo

• 본인 인증 기록 저장
• 예: 공동인증서, 휴대폰 본인확인 등
• 주요 컬럼:
  • user_id: 어떤 사용자의 인증인지
  • auth_method: 인증 방식
  • auth_reg_date: 인증 등록 시점

🏦 4-2. 은행 계좌 및 송금

✅ Account

• 사용자의 은행 계좌
• 주요 컬럼:
  • account_number: 계좌번호 (고유)
  • bank_name, balance, bank_opened_at
  • user_id: 소유자

✅ Transfer

• 계좌 간 송금 기록
• 주요 컬럼:
  • sender_account_id → 출금 계좌 (FK)
  • receiver_account_id → 입금 계좌 (FK)
  • amount, transferred_at, memo
  • transfer_status_id: 송금 결과

✅ TransferStatus

• 송금 처리 상태
• 예: "완료", "실패", "보류"

💰 4-3. 금융상품 관련 테이블

✅ FinancialProduct

• 금융상품 마스터 정보
• 예: 예금, 채권, 펀드 등
• 주요 컬럼:
  • product_type_id: 상품 유형 (FK)
  • min_invest_amount, interest_rate, duration_months
  • product_status_id: 상태 (판매 중/종료)

✅ ProductType

• 금융상품 유형 정의
• 예: 예금, 적금, 펀드, 채권 등

✅ ProductStatus

• 금융상품의 현재 상태
• 예: 판매 중, 종료 등

📈 4-4. 상품 가입/투자 내역

✅ ProductSubscription

• 사용자의 투자/가입 기록
• 주요 컬럼:
  • user_id: 투자자 (FK)
  • product_id: 어떤 상품인지 (FK)
  • subscribed_at, invested_amount
  • expected_return_rate: 예상 수익률
  • current_valuation, valutation_datetime: 현재 평가액과 기준 시점

---

🥬 5. 마켓컬리 스타일 새벽배송 서비스 DB 설계 해석

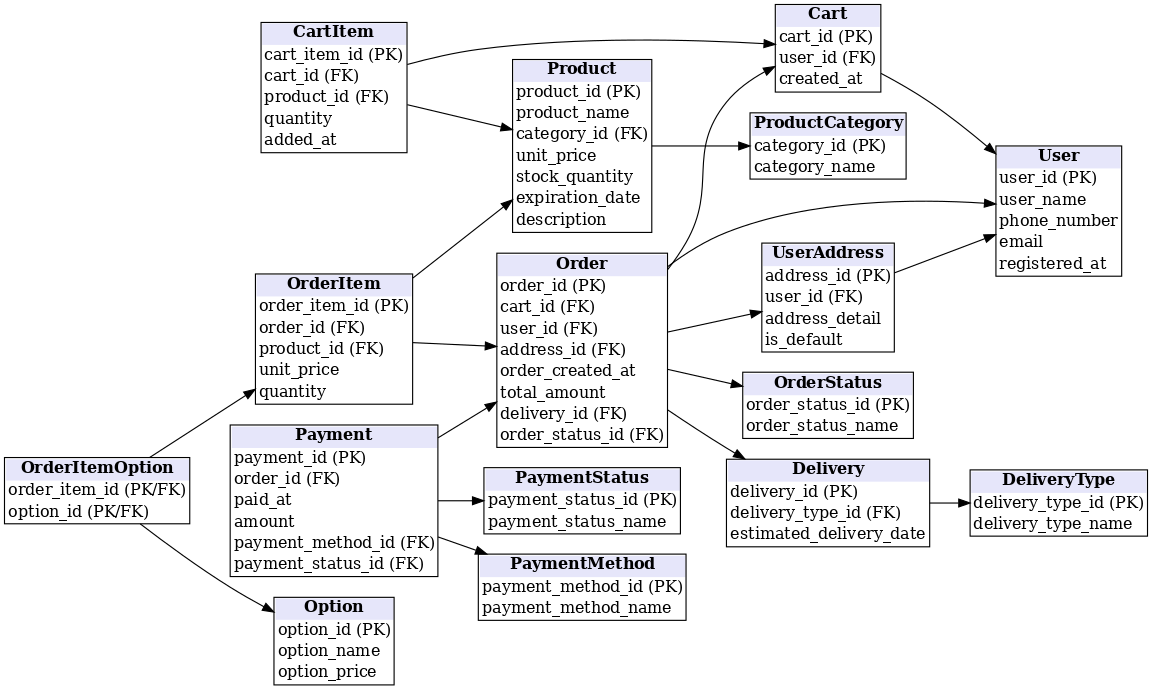

새벽 식품 배송 서비스 ERD



👤 5-1. 사용자 정보

✅ User

• 사용자 기본 정보와 가입일 관리
• 주요 컬럼: user_id, user_name, phone_number, email, registered_at

✅ UserAddress

• 복수 배송지 등록 가능
• 주요 컬럼:
  • user_id: 사용자 ID
  • address_detail: 상세 주소
  • is_default: 기본 배송지 여부

🛍️ 5-2. 상품 및 분류

✅ Product

• 판매 상품 정보 저장
• 주요 컬럼:
  • product_id, product_name, unit_price, stock_quantity, expiration_date
  • description: 상품 상세
  • category_id: 카테고리 FK

✅ ProductCategory

• 상품 분류 (예: 채소, 육류, 생필품 등)

🛒 5-3. 장바구니

✅ Cart

• 사용자별 장바구니 (하나의 장바구니 = 여러 상품)
• user_id, created_at

✅ CartItem

• 장바구니에 담긴 개별 상품 항목
• product_id, quantity, added_at

📦 5-4. 주문 및 주문 상세

✅ Order

• 주문 마스터 정보
• 주요 컬럼:
  • cart_id: 장바구니 기반 주문 (nullable)
  • user_id, address_id, delivery_id, order_status_id
  • order_created_at, total_amount

✅ OrderItem

• 주문한 각 상품 정보 (1:N)
• product_id, unit_price, quantity

🧂5-5. 주문 옵션 (예: 손질 여부)

✅ OrderItemOption

• 주문 항목에 따른 선택 옵션 정보
• 예: 손질, 소분 여부

✅ Option

• 옵션 종류와 금액 저장

🚚 5-6. 배송 정보

✅ Delivery

• 배송 일정/유형
• delivery_type_id, estimated_delivery_date

✅ DeliveryType

• 배송 유형 정의
• 예: 샛별배송, 일반배송

📦 5-7. 주문 상태

✅ OrderStatus

• 주문 처리 상태 관리
• 예: “주문 접수”, “배송 중”, “배송 완료” 등

💳 5-8. 결제 시스템

✅ Payment

• 주문에 대한 결제 기록
• order_id, amount, paid_at
• payment_method_id, payment_status_id

✅ PaymentStatus

• 결제 처리 결과 (예: 성공, 실패)

✅ PaymentMethod

• 결제 방식 (카드, 간편결제 등)

---
